O que são peças torneadas com precisão de titânio e por que são importantes na fabricação?

1. O que são peças torneadas com precisão de titânio?

Peças torneadas de precisão em titâniosão componentes fabricados pela remoção de material de material rotativo de titânio usando equipamento de torneamento especializado. Sistemas de controle numérico computadorizado (CNC) orientam as ferramentas de corte para produzir diâmetros, comprimentos, ranhuras, roscas, furos e outros recursos especificados precisos.

Ao contrário dos componentes metálicos de uso geral, as peças torneadas com precisão são projetadas para atender aos requisitos de engenharia definidos. Suas dimensões e condições superficiais podem influenciar diretamente o desempenho da vedação, o alinhamento da montagem, o movimento rotacional, a confiabilidade da fixação e a vida útil do equipamento.

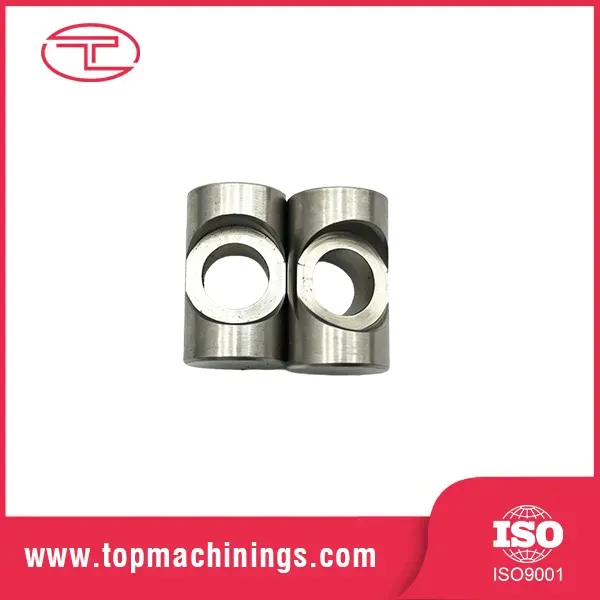

Exemplos típicos incluem eixos de titânio, buchas, luvas, pinos, conexões roscadas, espaçadores, conectores e componentes cilíndricos personalizados. Dependendo do desenho, uma peça pode exigir apenas torneamento ou fresamento, furação, rosqueamento, retificação e acabamento superficial adicionais.

O que torna uma peça torneada verdadeiramente projetada com precisão?

• Precisão dimensional:Diâmetros, comprimentos e furos críticos permanecem dentro das tolerâncias especificadas.
• Controle geométrico:Requisitos relacionados à concentricidade, desvio, circularidade e outras características geométricas são controlados quando necessário.
• Qualidade de superfície:As superfícies funcionais atendem aos requisitos especificados de rugosidade e acabamento.
• Consistência material:O grau de titânio e a condição do material correspondem às especificações de engenharia.
• Repetibilidade:Os processos de produção mantêm resultados consistentes em todos os lotes aprovados.

Para os compradores, o objetivo não é simplesmente obter um componente de titânio. É obter um componente que se ajuste à montagem, tenha um desempenho confiável em seu ambiente operacional e possa ser fabricado de forma consistente no volume necessário.

2. Por que o titânio é importante na fabricação de precisão?

O titânio é selecionado quando os metais convencionais não conseguem fornecer a combinação necessária de desempenho mecânico, peso e resistência ambiental. Seus benefícios são particularmente valiosos em montagens compactas, onde cada componente deve oferecer desempenho confiável sem adicionar massa desnecessária.

Alta resistência com baixo peso

As ligas de titânio oferecem uma relação resistência/peso favorável. Em comparação com muitos aços, as ligas de titânio podem proporcionar economias substanciais de peso, mantendo a resistência necessária para componentes projetados adequadamente. Isso os torna atraentes para hardware aeroespacial, mecanismos leves e equipamentos portáteis.

Excelente resistência à corrosão

O titânio forma naturalmente uma película protetora de óxido que contribui para sua resistência à corrosão em muitos ambientes. Dependendo do grau e das condições de serviço, pode ser adequado para equipamentos marítimos, sistemas de processamento químico e componentes expostos à umidade ou meios corrosivos.

No entanto, a compatibilidade deve sempre ser avaliada em relação aos produtos químicos, temperaturas, condições das fendas e pressões operacionais reais envolvidas. Nenhum tipo de titânio é adequado para todos os ambientes.

Desempenho confiável em aplicações exigentes

Componentes de titânio adequadamente selecionados podem fornecer uma combinação útil de resistência mecânica, resistência à corrosão e confiabilidade funcional a longo prazo. Certos graus de titânio também oferecem boa biocompatibilidade, embora o uso médico exija material adicional, fabricação e controles regulatórios.

Potencial para valor a longo prazo

O titânio geralmente custa mais para comprar e usinar do que as alternativas comuns de alumínio ou aço. Contudo, o seu valor deve ser avaliado ao longo da vida útil do componente. Peso mais baixo, manutenção reduzida relacionada à corrosão e vantagens de desempenho específicas da aplicação podem justificar o investimento inicial.

A solução mais econômica não é necessariamente o material com menor preço unitário. É o material que atende aos requisitos funcionais da aplicação sem processamento desnecessário ou especificação excessiva.

3. Quais classes de titânio você deve considerar?

A seleção do material afeta a resistência, a resistência à corrosão, a usinabilidade, o custo e a conformidade com as especificações do cliente. Duas escolhas comuns são o titânio comercialmente puro Grau 2 e a liga de titânio Ti-6Al-4V, comumente conhecida como Grau 5. Outros graus podem ser mais apropriados para aplicações químicas, estruturais ou regulamentadas específicas.

A tabela fornece um guia geral de seleção e não um substituto para a aprovação de engenharia. As classes de materiais, as condições de fornecimento e os padrões nacionais ou industriais não são automaticamente intercambiáveis. Os compradores devem especificar o grau exato, o padrão aplicável e a condição do material exigida.

Como você pode evitar erros na seleção de materiais?

• Identifique as cargas reais, a faixa de temperatura e o ambiente circundante.
• Confirme se a resistência à corrosão, a resistência, o desempenho à fadiga ou o peso são o requisito principal.
• Revise o padrão de material e quaisquer restrições específicas do cliente.
• Confirme se certificados de materiais e rastreabilidade de lote são necessários.
• Peça ao fabricante para revisar a disponibilidade do material antes de aprovar o cronograma de produção.

Escolher uma classe apenas porque é descrita como de alta resistência ou resistente à corrosão pode aumentar os custos sem melhorar o produto acabado. As decisões materiais devem ser baseadas em requisitos operacionais mensuráveis.

4. Como são fabricadas as peças torneadas de precisão de titânio?

O torneamento confiável de titânio requer um fluxo de trabalho controlado que conecta revisão de engenharia, preparação de material, usinagem, inspeção e entrega final. Cada estágio ajuda a evitar defeitos que poderiam aparecer durante a montagem ou operação em campo.

Etapa 1: Revisão do Desenho e Avaliação do Projeto

O fabricante revisa o desenho técnico, modelo tridimensional, dimensões críticas, roscas, requisitos de superfície e quantidade de produção. Os possíveis problemas incluem tolerâncias desnecessariamente restritas, recursos inacessíveis, paredes finas e geometrias internas complexas.

O feedback inicial da engenharia ajuda a identificar alterações que poderiam simplificar a usinagem sem comprometer a função.

Etapa 2: Preparação do Material

A matéria-prima é selecionada de acordo com o tipo de titânio especificado, forma de estoque, dimensões e condição do material. Quando necessário, os certificados e registros de identificação são verificados antes do início da produção.

Etapa 3: Torneamento CNC

Durante o torneamento CNC, a peça gira enquanto as ferramentas de corte removem o material de acordo com a sequência de usinagem programada. Dependendo do projeto, o processo pode criar diâmetros externos, ressaltos, ranhuras, furos e outros recursos rotacionais.

Fixação adequada, geometria da ferramenta, parâmetros de corte e fornecimento de refrigeração são essenciais para uma produção estável.

Etapa 4: Operações Secundárias

Alguns componentes requerem fresamento, perfuração, rosqueamento, rosqueamento, retificação ou rebarbação adicionais. Estas operações devem ser coordenadas para proteger superfícies críticas e manter relações dimensionais entre recursos.

Etapa 5: Inspeção e Acabamento

Os componentes acabados são verificados de acordo com o desenho e os requisitos de compra. Dependendo da aplicação, isso pode incluir medição dimensional, inspeção de roscas, teste de rugosidade superficial, inspeção visual e revisão da documentação do material.

Qualquer tratamento de acabamento especificado deve ser avaliado quanto à compatibilidade com o tipo de titânio, requisitos funcionais e operações de montagem subsequentes.

Etapa 6: Embalagem e Entrega

As peças devem ser limpas e embaladas de forma a proteger as roscas, as superfícies de vedação e os recursos de precisão. Registros claros de rotulagem e rastreabilidade podem simplificar a inspeção de recebimento e o gerenciamento de estoque.

5. Quais desafios de usinagem os compradores devem compreender?

O titânio pode ser usinado com sucesso, mas seu comportamento difere daquele de muitos metais comuns de engenharia. Compreender essas diferenças ajuda os compradores a avaliar cotações, cronogramas de produção e capacidade de fabricação de forma mais realista.

Concentração de calor e desgaste de ferramentas

O titânio tem condutividade térmica relativamente baixa, portanto o calor pode ficar concentrado próximo à zona de corte. Isto pode acelerar o desgaste da ferramenta e afetar a qualidade da superfície se as condições de corte e o resfriamento não forem controlados adequadamente.

Ferramentas de corte adequadas, parâmetros de usinagem estáveis, fornecimento eficaz de refrigeração e substituição oportuna de ferramentas ajudam a manter a consistência do processo.

Recuperação Elástica e Variação Dimensional

O comportamento elástico do titânio pode fazer com que o material retorne após a remoção das forças de corte. Componentes de paredes finas e eixos delgados são particularmente sensíveis à pressão de fixação e às forças de corte.

O projeto cuidadoso dos acessórios, as sequências de usinagem apropriadas e as medições intermediárias podem ajudar a reduzir a distorção e melhorar o controle dimensional.

Controle de cavacos e defeitos de superfície

Os cavacos não controlados podem interferir na usinagem, danificar superfícies acabadas e interromper a produção automatizada. Condições incorretas da ferramenta também podem causar rasgos na superfície, acúmulo de material na aresta de corte ou acabamentos inconsistentes.

A evacuação eficaz de cavacos e a inspeção de superfícies críticas são, portanto, partes importantes do processo.

Custos de fabricação mais elevados

O preço do material, o tempo de usinagem, o consumo de ferramentas e os requisitos de inspeção do titânio podem afetar o custo do componente acabado. Tolerâncias restritas, recursos complexos e documentação exigente podem aumentar ainda mais o custo.

Os compradores muitas vezes podem melhorar a eficiência de custos simplificando recursos não funcionais, evitando tolerâncias desnecessariamente rígidas e selecionando uma quantidade de produção apropriada.

6. Como você pode especificar as tolerâncias corretas?

As tolerâncias determinam o quanto uma dimensão fabricada pode variar enquanto permanece aceitável. Em peças torneadas com precisão de titânio, a tolerância apropriada depende da característica, material, geometria, método de fabricação, capacidade de inspeção e requisitos funcionais.

Não existe uma tolerância universal que se aplique a todos os componentes de titânio. Os exemplos a seguir ilustram como os compradores podem organizar seus requisitos em vez de garantir uma capacidade de produção específica.

Aplique tolerâncias restritas somente onde forem necessárias

Aplicar tolerâncias muito restritas a todas as dimensões pode aumentar o tempo de usinagem, o esforço de inspeção e o risco de rejeição. Uma abordagem mais prática é identificar os recursos que influenciam diretamente a montagem, vedação, rotação ou transferência de carga.

Por exemplo, um assento de rolamento pode exigir um controle dimensional mais rígido do que um ressalto externo não funcional. Os requisitos finais devem ser estabelecidos pelo engenheiro projetista e verificados com o fabricante antes da aprovação da produção.

Confirme os métodos de inspeção antes de fazer o pedido

Pergunte como as dimensões críticas serão medidas e registradas. Dependendo da peça, os métodos adequados podem incluir micrômetros calibrados, medidores de furo, medidores de rosca, instrumentos de rugosidade superficial, sistemas de medição óptica ou máquinas de medição por coordenadas.

O fornecedor deve confirmar se o método de inspeção proposto é apropriado para a tolerância e geometria especificadas.

7. Quais indústrias usam componentes torneados de titânio?

As peças torneadas de precisão em titânio são usadas em indústrias onde o desempenho do material, a resistência à corrosão, o baixo peso ou as condições operacionais especializadas justificam seu custo.

Aeroespacial e Aviação

Sistemas aeroespaciais selecionados usam componentes de titânio para estruturas sensíveis ao peso, fixadores, eixos, acessórios e outras peças de precisão. Essas aplicações podem exigir especificações rigorosas de materiais, rastreabilidade e procedimentos de inspeção documentados.

Equipamento Médico

O titânio é usado em certos instrumentos médicos, componentes de equipamentos e produtos relacionados a implantes. As aplicações que envolvem contato com o paciente ou implantação exigem graus de materiais apropriados, processos validados e controles regulatórios aplicáveis. A usinagem de titânio de uso geral por si só não estabelece a adequação médica.

Processamento Marítimo e Químico

Componentes de titânio resistentes à corrosão podem ser úteis em sistemas marítimos selecionados, equipamentos de manuseio de fluidos e instalações de processamento químico. A seleção da classe deve levar em consideração a química, a temperatura, a pressão e o ambiente operacional reais do fluido.

Máquinas Industriais e Automação

Pinos, luvas, conectores, eixos e acessórios de precisão personalizados podem se beneficiar das propriedades mecânicas do titânio em máquinas especializadas, equipamentos automatizados e mecanismos compactos.

Energia e equipamentos de alto desempenho

Alguns sistemas de energia e produtos de alto desempenho utilizam componentes de titânio onde o peso, a resistência à corrosão ou o desempenho mecânico são importantes. O projeto e a especificação do material devem refletir as cargas reais e a exposição ambiental da aplicação.

Em todos esses setores, o projeto de componente mais adequado é aquele que equilibra os requisitos de engenharia com a capacidade de fabricação, as necessidades de inspeção e o custo total.

8. Como você pode verificar a qualidade da peça?

Um componente acabado pode parecer correto e ainda assim não atender aos seus requisitos dimensionais ou de material. Um processo de qualidade estruturado ajuda os compradores a verificar se as peças torneadas com precisão de titânio entregues estão em conformidade com as especificações aprovadas.

Revise a identificação e rastreabilidade de materiais

Confirme a classe, o padrão de material aplicável e a condição necessária do material. Quando especificado, solicite certificados de teste de material e garanta que a documentação possa ser vinculada ao lote de produção entregue.

Verifique as dimensões críticas

Os registros de inspeção devem identificar as características medidas e demonstrar conformidade com os requisitos de desenho aplicáveis. Para projetos exigentes, combine antecipadamente o formato do relatório de inspeção, o plano de amostragem e os critérios de aceitação.

Avalie a qualidade da superfície e da rosca

Inspecione as superfícies funcionais quanto a defeitos relevantes e verifique se as roscas estão em conformidade com o padrão especificado. A rebarbação e a limpeza não devem danificar as bordas de vedação, as superfícies de contato ou outras características críticas.

Confirme o Sistema de Qualidade

Pergunte se o fabricante mantém procedimentos documentados para controle de produção, produtos não conformes, calibração de equipamentos e ações corretivas. As certificações devem ser verificadas quanto ao escopo e à validade, em vez de serem assumidas a partir das declarações gerais de marketing do fornecedor.

• Desenho de engenharia aprovado e controle de revisão.
• Identificação do material e certificados exigidos.
• Inspeção dimensional e visual documentada.
• Critérios de aceitação definidos e tratamento de não conformidades.
• Embalagem, rotulagem e identificação de lote adequadas.

Estas medidas ajudam a reduzir disputas de recebimento, problemas inesperados de montagem e o risco de lotes de produção inconsistentes.

9. Como você pode escolher um fornecedor confiável?

Escolher um fornecedor de peças torneadas de precisão em titânio exige mais do que comparar preços unitários. Os compradores devem avaliar se o fabricante entende a aplicação, consegue produzir a geometria necessária e possui um processo de inspeção adequado ao nível de risco do projeto.

Avalie a experiência de fabricação relevante

Pergunte se o fornecedor tem experiência com o tipo de titânio especificado, dimensões de peças semelhantes, tolerâncias exigidas e volumes de produção. A experiência com um metal diferente não demonstra automaticamente capacidade equivalente no titânio.

Revise a comunicação de engenharia

Um fornecedor confiável deve ser capaz de identificar requisitos de desenho pouco claros, discutir riscos de fabricação e explicar as compensações entre tolerâncias, métodos de produção e custos.

Compare cotações completas

Certifique-se de que as cotações cubram o mesmo tipo de material, quantidade, requisitos de inspeção, operações de acabamento, embalagem e condições de entrega. Um preço inicial mais baixo pode excluir serviços importantes ou assumir especificações menos exigentes.

Avalie a consistência da produção

Para pedidos repetidos, discuta a documentação do processo, o controle de alterações, a rastreabilidade do lote e como a variação dimensional é monitorada. A consistência torna-se particularmente importante quando os componentes são usados ​​em montagens com folga limitada ou requisitos rigorosos de desempenho.

Trabalhe com um parceiro de fabricação claramente definido

Ao avaliar Qingdao Tuoyuan Metal Products Co., Ltd. para um projeto de componente de titânio, os compradores devem fornecer o desenho técnico, os requisitos de material, a quantidade alvo e as expectativas de inspeção para que os requisitos específicos de fabricação possam ser revisados ​​antes que um pedido seja feito.

Como acontece com qualquer avaliação de fornecedor, confirme as capacidades de usinagem relevantes, os acordos de fornecimento de materiais, a documentação de qualidade e os compromissos de entrega para o projeto real, em vez de confiar em descrições gerais do produto.

10. Quais fatores influenciam os custos de fabricação?

O custo das peças torneadas com precisão de titânio depende de todo o processo de fabricação, não apenas do peso da matéria-prima. Compreender os principais impulsionadores de custos ajuda as equipes de compras a preparar solicitações de cotação mais úteis e a evitar despesas desnecessárias.

Prepare uma solicitação completa de cotação

Para obter cotações significativas e comparáveis, inclua as seguintes informações:

• Desenho de engenharia 2D e, quando disponível, um modelo 3D.
• Classe exata de titânio e especificação de material.
• Tolerâncias necessárias, acabamento superficial e detalhes de rosca.
• Quantidade do protótipo e volume esperado de pedidos repetidos.
• Relatórios de inspeção, certificados e requisitos de rastreabilidade.
• Acabamento necessário, embalagem, local de entrega e data prevista.

Informações completas permitem que os fornecedores avaliem a viabilidade e identifiquem os direcionadores de custos antes do início da produção. Também reduz a probabilidade de mal-entendidos sobre substituições de materiais, escopo de inspeção e expectativas de entrega.

11. Perguntas frequentes

Conclusão

As peças torneadas com precisão de titânio oferecem vantagens valiosas quando o desempenho do componente depende da relação resistência-peso, resistência à corrosão, precisão dimensional e confiabilidade específica da aplicação. Alcançar esses benefícios requer seleção adequada de materiais, usinagem CNC controlada, tolerâncias realistas e um processo de qualidade adequado ao uso pretendido do componente.

Para equipes de engenharia e profissionais de compras, a estratégia de sourcing mais eficaz começa com uma especificação técnica clara e uma comparação informada da capacidade de fabricação, requisitos de inspeção, custos e compromissos de entrega. Abordar esses fatores antecipadamente pode reduzir despesas evitáveis ​​e melhorar a consistência dos componentes acabados.
