O que significa o processo completo de produção CNC?

2026-07-09 0 Deixe-me uma mensagem

Desde o projeto inicial do produto e modelagem CAD, passando pela programação CAM, configuração da máquina e usinagem real, até a inspeção de qualidade final e pós-processamento, ele explora como a precisão digital e a eficiência mecânica convergem para criar peças metálicas complexas.

Etapa 1: Design de Produto e Criação de Desenho CAD

TodosFabricação CNCcomeça com os requisitos do produto do cliente. Nossa equipe de design usa software CAD para desenhar desenhos de engenharia 2D precisos e construir modelos completos de produtos 3D, que estabelecem a base para o formato final da peça acabada.

Design para verificação

Avaliamos o desempenho da matéria-prima, o espaço de acesso às ferramentas, a dificuldade de processamento e o custo de produção na fase de projeto para evitar problemas posteriores de fabricação.

Padrões de modelo completos

Os modelos 3D devem exibir totalmente todas as características estruturais da peça.

Marcações técnicas claras

Todos os desenhos precisam de tolerâncias dimensionais, tolerâncias geométricas e requisitos de rugosidade de superfície marcados para referência durante a produção.

Etapa 2: Programação CAM e planejamento de processos de usinagem

O software CAM atua como um elo entre os arquivos de projeto e as máquinas-ferramentas CNC. Nossos programadores técnicos convertem modelos CAD em código G e código M, a linguagem de comando legível para equipamentos CNC.

Divisão de Estágio de Usinagem

Separamos o corte de desbaste e o corte de acabamento para todas as peças: a usinagem de desbaste remove o excesso de material rapidamente, enquanto a usinagem de acabamento mantém a precisão e a qualidade da superfície.

Ferramenta de corte e otimização de caminho

Escolhemos ferramentas de corte adequadas e projetamos os caminhos de corte mais curtos possíveis para reduzir o tempo de deslocamento ocioso e aumentar a eficiência geral da produção.

Parâmetros de corte personalizados

Os técnicos definem a velocidade do fuso, a taxa de avanço, a profundidade de corte e a etapa de corte estritamente com base no material e na estrutura da peça.

Teste de simulação de pré-produção

Executamos uma simulação de corte 3D completa dentro do software para verificar riscos de colisão, corte excessivo e quebra da ferramenta antes de enviar os programas para a oficina.

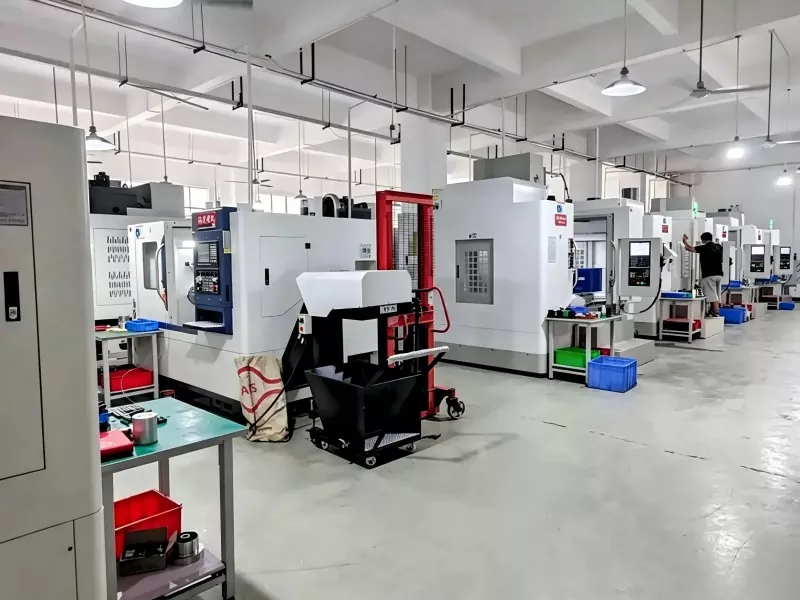

CNC Production Process

Etapa 3: Configuração da máquina e preparação no local

Antes do corte formal, os operadores da oficina realizam todo o trabalho de configuração física para corresponder ao programa digital.

Preparação de ferramentas

Os operadores preparam todas as ferramentas de corte necessárias conforme listado na folha de processo, medem o comprimento e o diâmetro de cada ferramenta e, em seguida, montam-nas adequadamente no compartimento da máquina-ferramenta.

Fixação de matéria-prima

Tornos, placas de pressão ou acessórios personalizados são usados para travar peças brutas de matéria-prima firmemente na mesa de trabalho, evitando deslocamento durante o corte em alta velocidade.

Configuração de ferramenta e calibração de origem

Os sistemas de coordenadas de trabalho (como G54) são configurados para confirmar o ponto zero da peça de trabalho para que a máquina possa localizar com precisão a matéria-prima.

Carregamento do programa

Arquivos de código G totalmente verificados e isentos de erros são carregados no sistema de controle da máquina CNC.

Etapa 4: Usinagem Automática e Monitoramento em Tempo Real

A máquina CNC funciona automaticamente seguindo o código carregado e a ligação multieixo completa o corte do material. Os operadores mantêm vigilância constante sobre todo o processo em execução.

Tipos comuns de usinagem CNC

Fresamento: As ferramentas de corte rotativas movem-se contra peças fixas, ideal para superfícies planas complexas, cavidades e perfis 3D curvos.

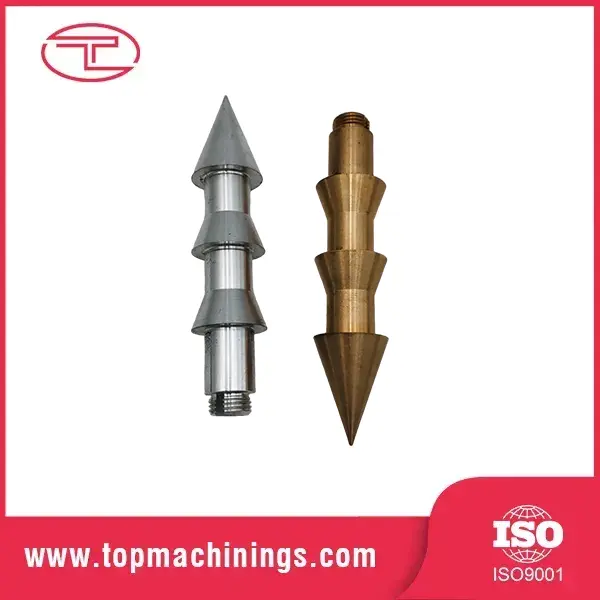

Torneamento: As peças brutas de matéria-prima giram enquanto as ferramentas de corte se movem, usadas para peças rotativas como eixos, discos e luvas (como nossas inserções de moldagem de latão).

Perfuração e Rosqueamento: Perfuração precisa e processamento de rosca interna para montagem de fixadores.

Principais pontos de monitoramento no local

Os operadores devem ficar atentos a estes detalhes durante a produção:

Fluido de resfriamento suficiente cobrindo totalmente as áreas de corte

Sinais de desgaste da ferramenta ou arestas de corte lascadas

Vibração incomum ou ruído anormal da máquina

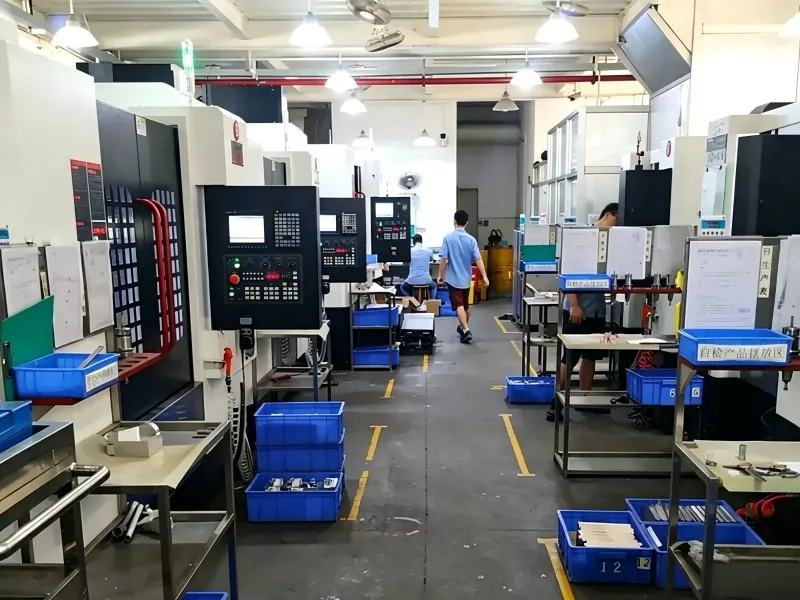

CNC Production Process

Etapa 5: Inspeção de precisão e controle de qualidade

Após o término da usinagem, todas as peças passam por rigorosos testes de controle de qualidade para confirmar que atendem a todas as especificações do desenho.

Verificação básica de dimensão

Os trabalhadores usam paquímetros digitais, micrômetros e medidores para verificação rápida do tamanho.

Testes dimensionais de alta precisão

Para peças curvas complexas ou com ultratolerância, máquinas de medição por coordenadas (CMM) e detectores ópticos de imagem testam tolerâncias geométricas com precisão.

Teste de acabamento superficial

Os testadores de rugosidade superficial verificam a suavidade da superfície para eliminar marcas óbvias de ferramentas e defeitos superficiais.

Etapa 6: Pós-processamento e Acabamento de Superfície

As peças que passam pela inspeção de qualidade recebem tratamento secundário para atender aos padrões de montagem e aparência.

Rebarbação

Ferramentas manuais, máquinas de polimento ou equipamentos ultrassônicos removem rebarbas e arestas afiadas para evitar arranhões e garantir uma montagem suave.

Limpeza de peças

Todo o óleo de corte, lascas de metal e sujeira da superfície são totalmente removidos de cada peça de trabalho.

Tratamento de superfície personalizado

Oferecemos múltiplas opções de acabamento de superfície de acordo com os cenários de uso: jateamento de areia, galvanoplastia, anodização, revestimento de óxido preto, pulverização de pó e muito mais para proteção antiferrugem e efeitos decorativos.
