O que são peças torneadas de precisão complexa e como elas melhoram o desempenho dos componentes?

Peças torneadas de precisão complexasão componentes projetados fabricados por meio de processos de torneamento avançados para alcançar precisão dimensional, repetibilidade, qualidade de superfície e complexidade geométrica exigentes. Eles são amplamente utilizados em automação, máquinas, sistemas automotivos, eletrônicos, equipamentos médicos, sistemas hidráulicos e outras aplicações onde os componentes padrão convencionais podem não fornecer o ajuste ou desempenho necessários. Este guia explica sua estrutura, processo de fabricação, opções de materiais, tolerâncias, acabamentos superficiais, requisitos de inspeção, considerações de projeto e práticas de fornecimento, ajudando engenheiros e equipes de compras a reduzir riscos de produção e selecionar uma solução de fabricação adequada.

Índice

1. O que são peças torneadas de precisão complexa?
2. O que torna uma peça torneada complexa?
3. Como são fabricadas peças torneadas de precisão complexa?
4. Quais materiais podem ser usados?
5. Como a precisão e as tolerâncias são controladas?
6. Por que o acabamento superficial é importante?
7. Como as peças torneadas com precisão são inspecionadas?
8. Como os engenheiros devem projetar esses componentes?
9. Onde são usadas peças torneadas de precisão complexa?
10. O que os compradores devem procurar em um parceiro de manufatura?
11. Perguntas frequentes
12. Conclusão

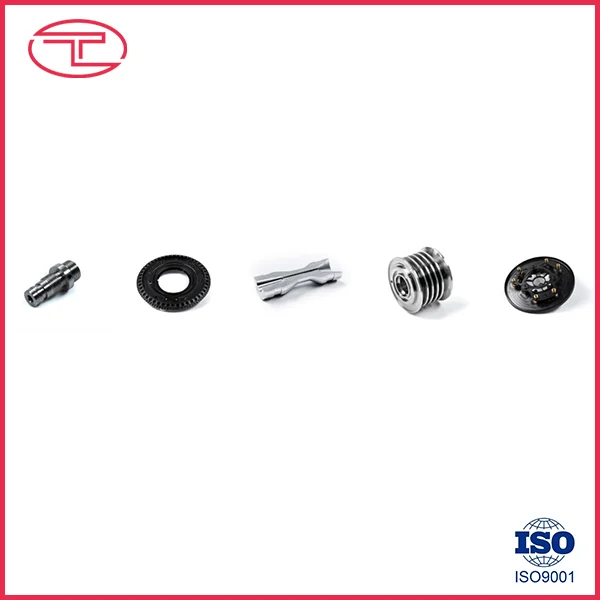

O que são peças torneadas de precisão complexa?

Peças torneadas de precisão complexa são componentes usinados sob medida, fabricados principalmente pela rotação de uma peça de trabalho enquanto as ferramentas de corte removem o material para criar recursos cilíndricos, cônicos, rosqueados, ranhurados ou contornados precisos. Ao contrário de eixos ou buchas simples, componentes torneados complexos podem combinar diversas operações de usinagem e geometrias complexas em um único componente.

As características típicas incluem vários diâmetros, furos internos, roscas finas, ranhuras, ombros, cones, furos cruzados, ranhuras, chanfros, raios e superfícies com perfil especial. Centros avançados de torneamento CNC podem integrar torneamento com furação, rosqueamento, fresamento e outras operações, permitindo a produção de vários recursos com menos configurações.

Para os compradores, o valor de um componente torneado de precisão complexo não é simplesmente uma pequena tolerância dimensional. O verdadeiro objetivo é um desempenho consistente quando a peça é montada em um sistema mecânico maior. Precisão dimensional, concentricidade, condição da superfície, propriedades do material e repetibilidade precisam trabalhar juntas.

Na produção prática, as tolerâncias alcançáveis ​​dependem do material, da geometria, da condição da máquina, das ferramentas, da fixação da peça, da estabilidade do processo e do método de inspeção. As referências de usinagem publicadas geralmente mostram torneamento CNC geral em torno de ±0,05 mm, enquanto tolerâncias mais restritas em torno de ±0,01 mm ou menos podem ser possíveis em recursos selecionados quando o processo é projetado adequadamente. :contentReference[oaicite:0]{index=0}

O que torna uma peça torneada complexa?

Um componente se torna tecnicamente complexo quando sua geometria ou requisitos funcionais exigem maior controle do processo do que o torneamento comum. A complexidade pode vir do número de recursos, da relação entre eles ou da dificuldade de manter a precisão durante a produção.

A complexidade, portanto, deve ser avaliada de uma perspectiva funcional. Uma peça com muitas características visíveis não é necessariamente difícil de fabricar, enquanto um componente relativamente pequeno pode tornar-se altamente exigente se contiver um furo crítico, um requisito de desvio apertado ou um material difícil.

Como são fabricadas peças torneadas de precisão complexa?

Um processo de fabricação confiável começa antes que a máquina comece a cortar. Revisão de engenharia, verificação de materiais, planejamento de processos, seleção de ferramentas, usinagem, inspeção e acabamento contribuem para o resultado final.

Revisão de Engenharia e Desenho

A equipe de fabricação estuda primeiro o desenho técnico, o modelo 3D, a especificação do material, os requisitos de tolerância, as roscas, os acabamentos superficiais, o tratamento térmico e outras instruções especiais.

Este estágio pode identificar possíveis problemas de fabricação antes do início da produção. Por exemplo, tolerâncias desnecessariamente restritas em superfícies não funcionais podem adicionar requisitos de usinagem e inspeção sem melhorar a função real do componente.

Preparação de Materiais

O estoque de barras ou outra matéria-prima é selecionado de acordo com a especificação aprovada. Certificados de materiais podem ser exigidos para aplicações onde a rastreabilidade é importante.

Torneamento CNC

A peça de trabalho é fixada com segurança enquanto as ferramentas controladas por CNC executam operações como faceamento, torneamento de desbaste, torneamento de acabamento, mandrilamento, rosqueamento, canal e chanfro. Ferramentas motorizadas ou equipamentos de fresamento e torneamento podem ser usados ​​quando o componente requer recursos adicionais de fresamento ou furação.

Operações Secundárias

Alguns componentes requerem operações adicionais após o torneamento. Dependendo do desenho, estes podem incluir retificação, polimento, tratamento térmico, rebarbação, galvanização, anodização, passivação ou outros tratamentos de superfície.

Inspeção e Verificação Final

As dimensões críticas são verificadas em relação ao desenho. Dependendo dos requisitos do projeto, os fabricantes podem usar micrômetros, medidores, equipamentos de medição óptica, sistemas CMM ou outros instrumentos de inspeção de precisão.

A sequência de fabricação é importante porque cada configuração adicional pode apresentar uma oportunidade para variação de alinhamento. Equipamentos modernos de fresamento e torneamento podem reduzir o número de configurações para alguns componentes complexos e, portanto, reduzir possíveis erros de reposicionamento. :contentReference[oaicite:1]{index=1}

Quais materiais podem ser usados?

A seleção do material afeta diretamente o comportamento de corte, o desgaste da ferramenta, a geração de calor, a estabilidade dimensional, a resistência à corrosão, o peso, a resistência e o desempenho da aplicação final.

• Aço inoxidável:Adequado para aplicações que exigem resistência à corrosão e durabilidade mecânica.
• Aço carbono:Comum para componentes mecânicos em geral, eixos, pinos e ferragens industriais.
• Liga de aço:Útil onde é necessária maior resistência, resistência ao desgaste ou capacidade de tratamento térmico.
• Alumínio:Leve e usinável, tornando-o adequado para montagens sensíveis ao peso.
• Latão:Frequentemente selecionado para acessórios, conectores, componentes elétricos e aplicações que exigem boa usinabilidade.
• Cobre:Usado quando a condutividade elétrica ou térmica é importante.
• Plásticos de engenharia:Materiais como POM, PEEK, PTFE e náilon podem ser torneados para aplicações especializadas leves, de baixo atrito ou quimicamente resistentes.

O material nunca deve ser selecionado apenas de acordo com a conveniência de usinagem. Os engenheiros devem considerar a temperatura operacional, a carga, a exposição à corrosão, o desgaste, a compatibilidade química, os requisitos elétricos e as características dos componentes correspondentes.

Como a precisão e as tolerâncias são controladas?

A precisão é controlada através da interação da capacidade da máquina, ferramentas, programação, fixação, estabilidade do material, condições ambientais e inspeção.

As características comumente controladas incluem:

• Diâmetro externo e diâmetro interno
• Comprimento da peça
• Redondeza
• Cilindricidade
• Concentricidade ou desvio
• Dimensões da rosca
• Localização do furo
• Relações geométricas entre superfícies funcionais

Por exemplo, um eixo pode exigir um diâmetro controlado para um assento de rolamento, enquanto sua superfície externa não funcional pode usar uma tolerância menos restritiva. Essa abordagem permite que os recursos de fabricação se concentrem nas dimensões que realmente afetam a montagem e o desempenho.

As referências de usinagem da indústria enfatizam que a capacidade de tolerância depende da geometria e das condições do processo, em vez de ser um único número universal. :contentReference[oaicite:2]{index=2}

Por que o acabamento superficial é importante?

O acabamento superficial é mais do que um requisito de aparência. Pode influenciar o atrito, o desgaste, a vedação, o contato do rolamento, o comportamento de deslizamento, a proteção contra corrosão e o desempenho da montagem.

Os requisitos comuns de acabamento superficial para componentes torneados incluem aproximadamente Ra 3,2 μm para muitas superfícies usinadas em geral, Ra 1,6 μm para superfícies funcionais mais lisas e Ra 0,8 μm ou inferior para aplicações de precisão selecionadas. Acabamentos mais exigentes podem exigir lixamento ou polimento em vez de apenas torneamento. :contentReference[oaicite:3]{index=3}

Por esta razão, os engenheiros devem identificar quais superfícies são realmente funcionais. Um munhão de rolamento, superfície de vedação ou interface deslizante pode exigir um acabamento diferente de uma superfície de folga externa.

• Superfícies funcionais:Especifique o acabamento necessário de acordo com as condições de operação.
• Superfícies de vedação:Considere a rugosidade e os defeitos superficiais.
• Superfícies deslizantes:Considere o atrito e o desgaste.
• Superfícies cosméticas:Defina as expectativas de aparência separadamente dos requisitos funcionais.

Como as peças torneadas com precisão são inspecionadas?

A inspeção deve estar ligada diretamente ao desenho de engenharia. Nem sempre é necessário medir todas as características possíveis com o mesmo método; o plano de inspeção deve focar nas dimensões críticas e nos requisitos funcionais.

Um processo abrangente de controle de qualidade pode incluir:

1. Verificação de material recebidopara confirmar o material especificado.
2. Inspeção da primeira peçapara verificar o processo de produção antes da fabricação em grande escala.
3. Medição em processopara identificar desvio dimensional durante a produção.
4. Inspeção dimensional finalcontra requisitos de desenho.
5. Verificação de acabamento superficialpara áreas funcionais designadas.
6. Inspeção de roscausando medidores ou equipamentos de medição apropriados.
7. Documentaçãocomo relatórios dimensionais quando solicitado pelo cliente.

Para peças altamente exigentes, uma máquina de medição por coordenadas ou um sistema de medição óptica pode fornecer uma verificação dimensional mais abrangente. Os relatórios de inspeção e a documentação inicial também podem ajudar as equipes de compras e engenharia a estabelecer a consistência da produção.

Como os engenheiros devem projetar esses componentes?

Um bom design é uma das maneiras mais eficazes de melhorar a capacidade de fabricação sem comprometer a função.

• Identifique claramente dimensões críticas e superfícies funcionais.
• Evite aplicar tolerâncias extremamente rígidas a todas as dimensões.
• Use especificações de rosca padrão sempre que for prático.
• Forneça raios e chanfros adequados onde o acesso às ferramentas assim o exigir.
• Considere a espessura da parede e a possibilidade de deformação.
• Especifique a rugosidade da superfície somente onde ela servir a uma finalidade funcional.
• Defina claramente as classes dos materiais.
• Identifique os requisitos de tratamento térmico e de tratamento de superfície.
• Forneça desenhos 2D completos e modelos 3D precisos, quando disponíveis.

Um princípio prático é projetar em torno da função e não da máxima precisão teórica. As referências de fabricação observam consistentemente que tolerâncias rígidas desnecessárias podem aumentar o tempo de usinagem, os requisitos de inspeção e a complexidade da produção. :contentReference[oaicite:4]{index=4}

Onde são usadas peças torneadas de precisão complexa?

Como o torneamento é particularmente adequado para geometrias rotacionais e cilíndricas, os componentes torneados com precisão aparecem em muitos sistemas industriais.

O que os compradores devem procurar em um parceiro de manufatura?

Selecionar um fornecedor para componentes de precisão complexos exige mais do que comparar preços unitários. O fabricante precisa demonstrar que pode compreender os requisitos técnicos e produzir repetidamente componentes que atendam a esses requisitos.

Pontos de avaliação importantes incluem:

1. Capacidade de usinagem:Confirme se o equipamento corresponde à geometria do componente.
2. Experiência material:Pergunte se o fornecedor processa regularmente o material especificado.
3. Controle de qualidade:Revise equipamentos, procedimentos e documentação de inspeção.
4. Suporte de engenharia:Determine se o fornecedor pode identificar preocupações de fabricação antes da produção.
5. Consistência de produção:Pergunte como a variação dimensional é monitorada durante produções maiores.
6. Capacidade de acabamento:Confirme se os tratamentos secundários necessários podem ser coordenados de forma confiável.
7. Comunicação:Garanta que as questões técnicas possam ser resolvidas com rapidez e precisão.
8. Rastreabilidade:Para aplicações exigentes, estabeleça requisitos para registros de material e produção.

pode oferecer suporte a clientes que exigem componentes metálicos personalizados onde o controle dimensional, desenhos detalhados, seleção de materiais e produção repetível são importantes. Para as equipes de compras, fornecer o desenho técnico completo e identificar claramente os requisitos críticos é um ponto de partida eficaz para avaliação técnica e cotação.

Perguntas frequentes

Qual é a diferença entre uma peça torneada padrão e uma peça torneada de precisão complexa?

Uma peça torneada padrão geralmente possui geometria cilíndrica relativamente simples e requisitos dimensionais convencionais. Uma peça torneada de precisão complexa pode combinar vários diâmetros, recursos internos, roscas, ranhuras, furos cruzados, tolerâncias restritas, desvio controlado e acabamentos de superfície específicos dentro de um componente.

Quão precisas podem ser as peças torneadas com precisão complexa?

A precisão depende do material, geometria, configuração da máquina, ferramentas, fixação, estabilidade do processo e métodos de inspeção. O torneamento CNC geral pode normalmente funcionar em torno de ±0,05 mm, enquanto os recursos de precisão selecionados podem atingir aproximadamente ±0,01 mm ou mais quando o projeto e o processo permitirem. Estes números devem ser tratados como referências de capacidade específicas do projecto e não como garantias universais. :contentReference[oaicite:5]{index=5}

Quais materiais são comumente usados ​​para componentes torneados com precisão?

As escolhas comuns incluem aço inoxidável, aço carbono, liga de aço, alumínio, latão, cobre e plásticos de engenharia. O material apropriado depende da resistência, resistência à corrosão, temperatura, desgaste, peso, propriedades elétricas e ambiente operacional.

As peças torneadas complexas requerem processamento secundário?

Nem sempre. Alguns componentes podem ser concluídos diretamente por meio de torneamento CNC, enquanto outros podem exigir retificação, polimento, tratamento térmico, galvanização, anodização, passivação ou outros processos de acabamento para atender a requisitos funcionais específicos.

Por que o acabamento superficial é importante para componentes torneados?

O acabamento superficial pode afetar o atrito, o desgaste, a vedação, o contato do rolamento, o comportamento de deslizamento e a aparência. As superfícies funcionais devem, portanto, receber requisitos adequados às suas condições operacionais reais, em vez de aplicar automaticamente a mesma especificação de acabamento a todo o componente.

Que informações devem ser incluídas ao solicitar um orçamento?

Uma RFQ útil deve incluir o desenho 2D, modelo 3D, se disponível, classe do material, quantidade, tolerâncias, requisitos de acabamento superficial, roscas, tratamento térmico, tratamento superficial, requisitos de inspeção, expectativas de embalagem e requisitos de entrega. Informações técnicas completas permitem ao fabricante avaliar o projeto com mais precisão.

Um componente pode combinar torneamento e fresamento?

Sim. Equipamentos de fresamento-torneamento e centros de torneamento com ferramentas motorizadas podem combinar torneamento com operações como furação, rosqueamento, abertura de canais e fresamento. Isso pode reduzir o número de configurações para projetos de componentes adequados e ajudar a manter relações posicionais entre recursos. :contentReference[oaicite:6]{index=6}

Conclusão

Peças torneadas de precisão complexa são componentes projetados nos quais geometria, precisão dimensional, propriedades do material, condição da superfície e repetibilidade da produção contribuem para o desempenho final. A abordagem de fabricação mais eficaz começa com um desenho técnico claro, seleção de materiais apropriados, tolerâncias realistas, operações de usinagem cuidadosamente planejadas e métodos de inspeção que refletem a função real do componente.

Para engenheiros e equipes de compras, o segredo não é simplesmente solicitar a menor tolerância possível. Em vez disso, cada requisito deve estar conectado à montagem, movimento, vedação, carga, desgaste ou outra função mensurável. Essa abordagem pode ajudar a controlar a complexidade da fabricação, mantendo ao mesmo tempo o desempenho esperado do componente acabado.

Se você estiver desenvolvendo eixos, buchas, acessórios, conectores, componentes mecânicos de precisão personalizados ou outros produtos torneados complexos,Produtos metálicos Co. de Qingdao Tuoyuan, Ltd.pode avaliar seus requisitos técnicos e necessidades de produção.Compartilhe seus desenhos, especificações, materiais e quantidades, eContate-nospara discutir uma solução de fabricação adequada para o seu projeto.
