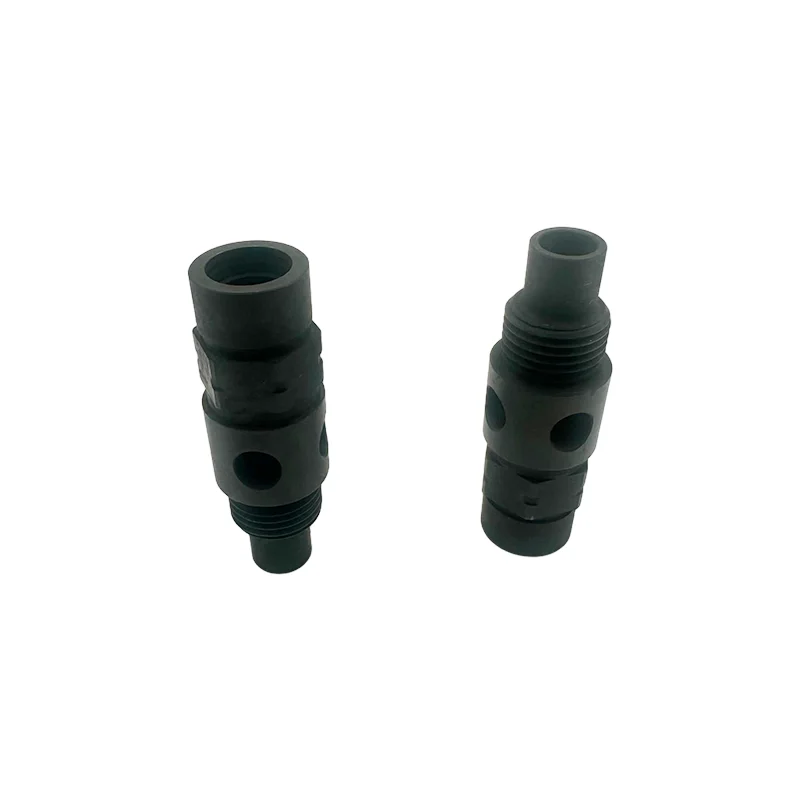

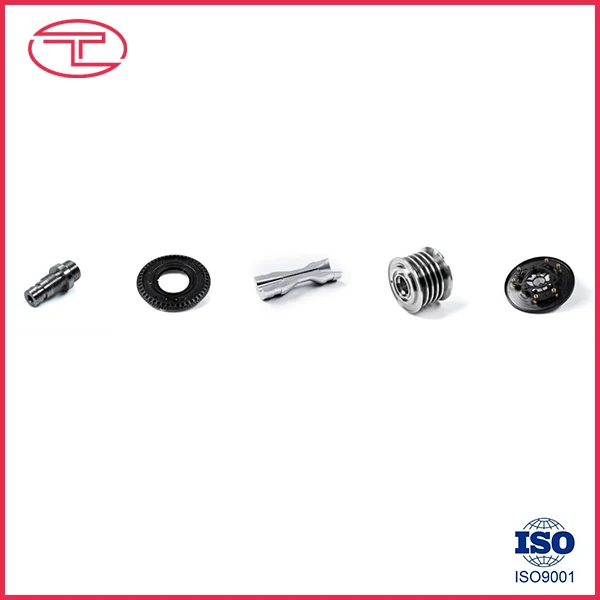

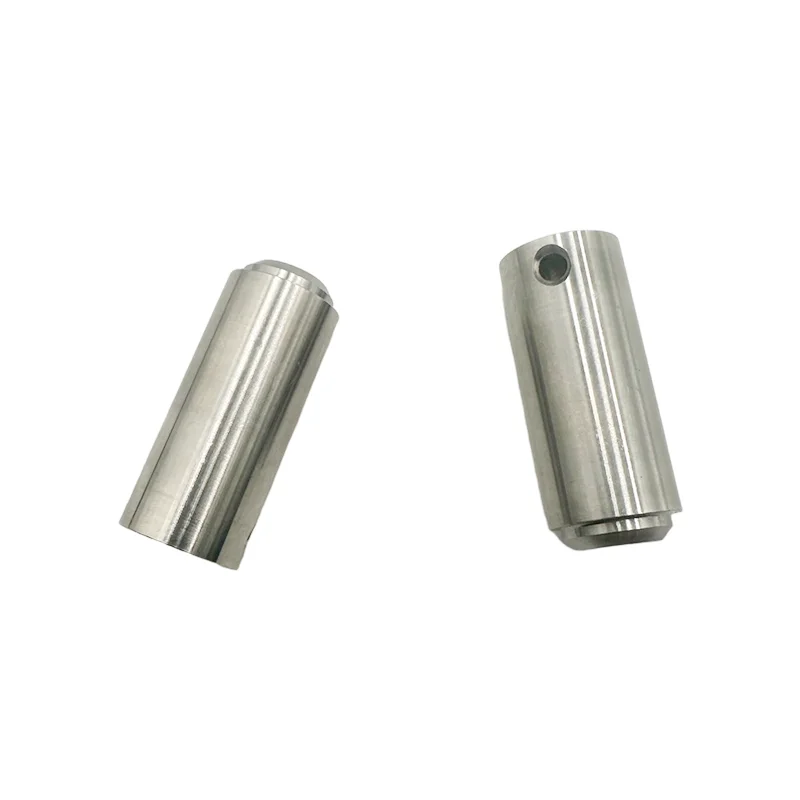

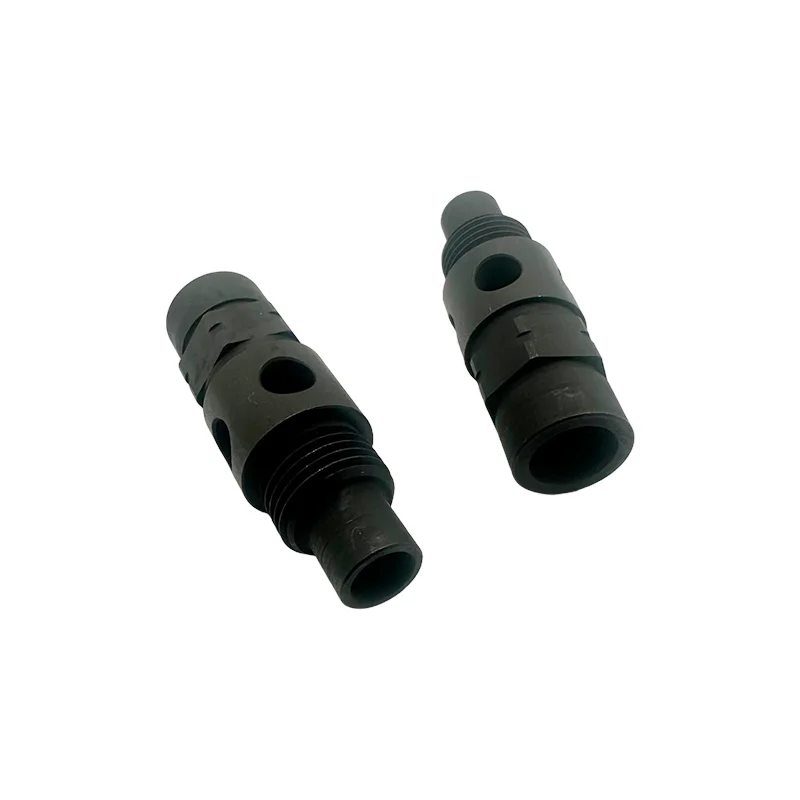

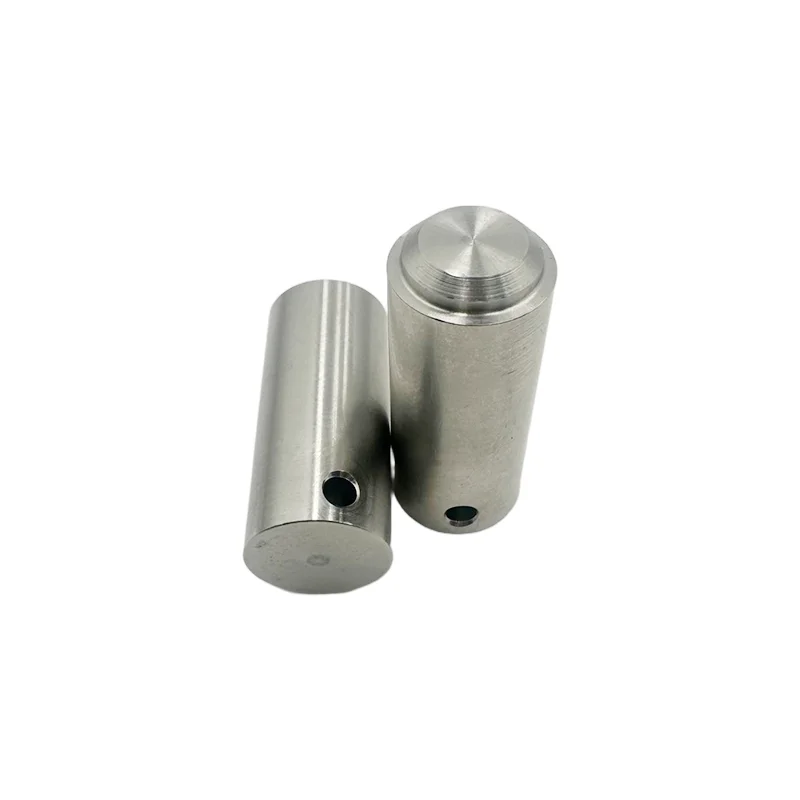

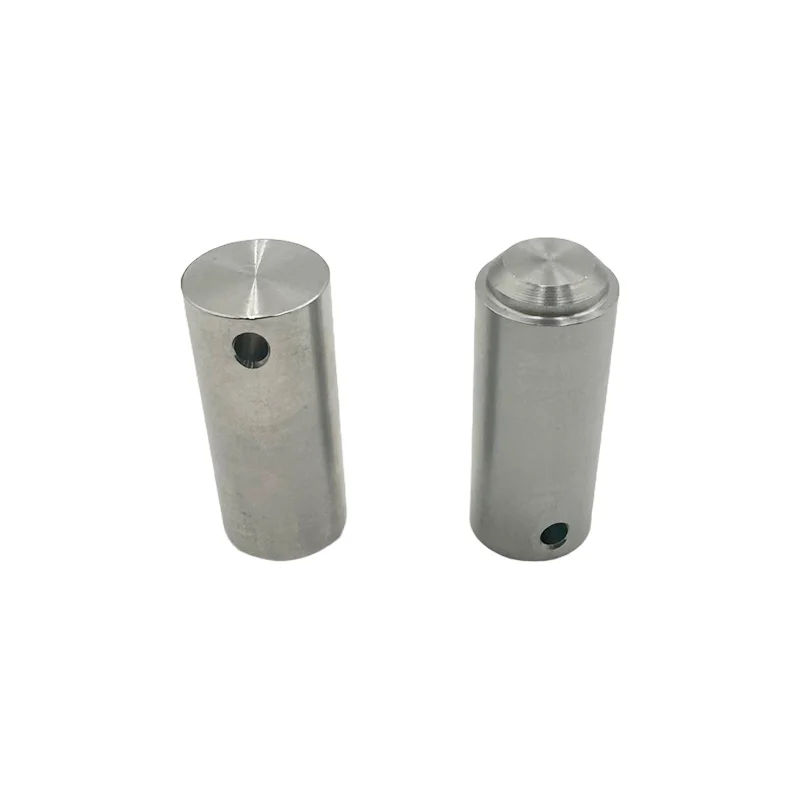

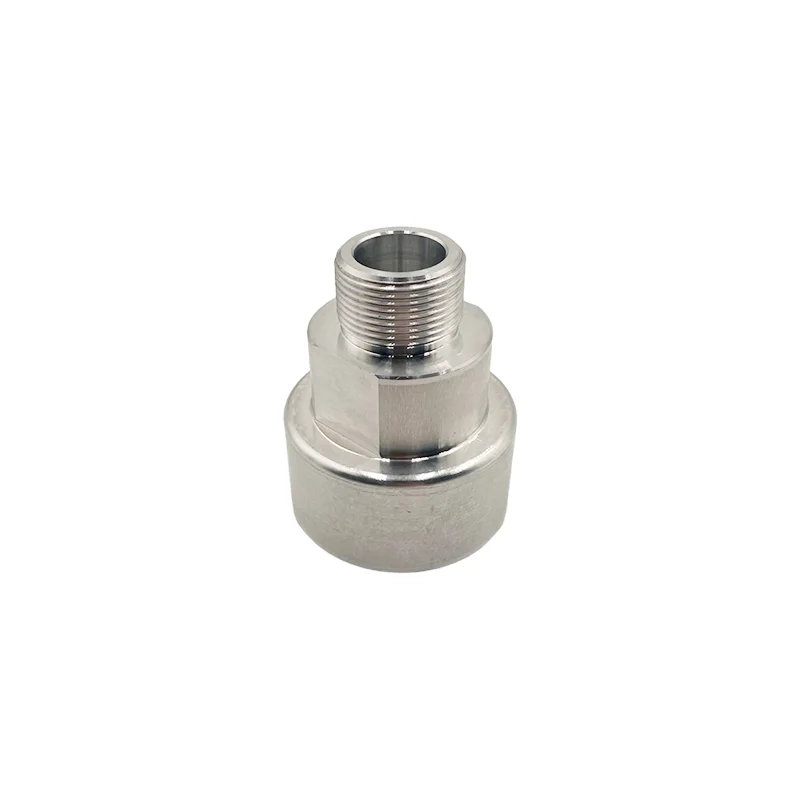

Peças torneadas de precisão complexa

Tuoyuan Metal é um fabricante de peças torneadas de precisão complexa de alta qualidade. Controlamos rigorosamente todas as etapas do processo de produção, utilizando materiais premium e técnicas de fabricação avançadas e comprovadas. Nossos produtos apresentam precisão excepcional – aderindo perfeitamente aos seus desenhos técnicos e especificações personalizadas – com tolerâncias extremamente mínimas.

Vantagens do produto

(I) Usinagem de Alta Precisão

A Tuoyuan Metal utiliza tornos CNC avançados e processos de usinagem de precisão. Nossas peças torneadas de precisão complexas alcançam uma precisão de usinagem extremamente alta, com tolerâncias dimensionais dentro de limites extremamente rígidos, e alguns produtos apresentam precisão de até ±0,001 mm. Isso garante um ajuste perfeito em uma variedade de ambientes de montagem complexos, melhorando efetivamente o desempenho e a estabilidade geral do equipamento. Por exemplo, na fabricação de componentes de motores aeroespaciais, essas peças torneadas de alta precisão garantem operação eficiente e confiabilidade do motor.

(II) Capacidades de usinagem de formas complexas

Podemos lidar com uma ampla gama de requisitos complexos de torneamento de formas. Quer se trate de peças com vários passos, superfícies de formato irregular, roscas de precisão ou furos pequenos ou profundos, nossa equipe de usinagem aproveita sua ampla experiência e conhecimento para obter usinagem precisa de formas complexas por meio de programação meticulosa e caminhos de usinagem otimizados. Para componentes críticos em dispositivos médicos, que apresentam estruturas internas complexas e formas intrincadas, nossas peças torneadas atendem perfeitamente aos requisitos de projeto.

Processo de fabricação

1. Suporte a equipamentos de usinagem de alta precisão: Usando tornos CNC importados (como DMG da Alemanha e Mazak do Japão) e centros de usinagem multieixos, o equipamento possui precisão de posicionamento de ± 0,001 mm e repetibilidade de ± 0,0005 mm, fornecendo a base de hardware para usinagem de alta precisão. Equipamentos dedicados são fornecidos para diferentes tipos de peças:

Peças de eixo: Usando tornos CNC de cabeça deslizante, a usinagem multiprocessos, incluindo diâmetros externos, furos internos, roscas e ranhuras, é realizada em uma única configuração, eliminando erros associados a múltiplas configurações.

Peças complexas e irregulares: Utilizando um centro de torneamento-fresamento de cinco eixos, o sistema pode executar simultaneamente torneamento, fresamento, furação e rosqueamento, resolvendo superfícies curvas complexas (como superfícies esféricas e helicoidais) que são difíceis de usinar com equipamentos tradicionais.

2. Tecnologia de processamento de micro peças: Utilizando um mandril pneumático de alta precisão (precisão de fixação ≤ 0,002 mm) e uma microferramenta (diâmetro mínimo da lâmina 0,1 mm), este sistema pode processar micro eixos e micro furos com diâmetros variando de 0,1-5 mm, enquanto mantém a coaxialidade do furo ≤ 0,003 mm.

Prevenção de deformação de peças de paredes finas: Utilizando uma abordagem de "parâmetro de força de corte baixo + suporte auxiliar". Por exemplo, ao usinar uma luva de parede fina de liga de alumínio com 0,1 mm de espessura, a deformação da peça é controlada para ≤ 0,005 mm otimizando a velocidade de corte (800-1000 m/min), taxa de avanço (0,01-0,02 mm/r) e utilizando acessórios de suporte elástico.

Tecnologia de processamento de furos profundos: Usando uma broca de furo profundo resfriada internamente (pressão de óleo de resfriamento de 10-15 MPa), este sistema pode processar furos profundos com uma relação profundidade-diâmetro de até 20:1 (por exemplo, um furo de 5 mm de diâmetro com profundidade de 100 mm). 100mm), garanta a retilineidade do furo ≤0,01mm/100mm e a rugosidade da superfície Ra0,4μm.

Aplicativo

1. Aeroespacial

Usado principalmente em sistemas principais de equipamentos aeroespaciais, incluindo:

Sistemas de motor

Sistemas de trem de pouso

Equipamentos aviônicos (como sistemas de navegação inercial)

2. Dispositivos Médicos

Adaptando-se aos rigorosos requisitos de precisão e biocompatibilidade dos dispositivos médicos, os cenários de aplicação incluem:

Dispositivos médicos implantáveis

Instrumentos cirúrgicos (como laparoscópios e peças de mão odontológicas)

Equipamento de diagnóstico (como máquinas de tomografia computadorizada)

3. Comunicações Eletrônicas

Atendendo aos requisitos de alta frequência e alta estabilidade dos equipamentos de comunicações eletrônicas, os cenários de serviço incluem:

Equipamento de estação base 5G

Equipamento de fabricação de semicondutores

Eletrônicos de consumo (como telefones celulares)

4. Automotivo

Ajudando nas atualizações de desempenho e redução de peso do veículo, as aplicações incluem:

Veículos de novas energias (motores, componentes relacionados à bateria)

Veículos de combustível tradicionais (motores, sistemas de transmissão)

Dispositivos de direção inteligentes (como lidar)
