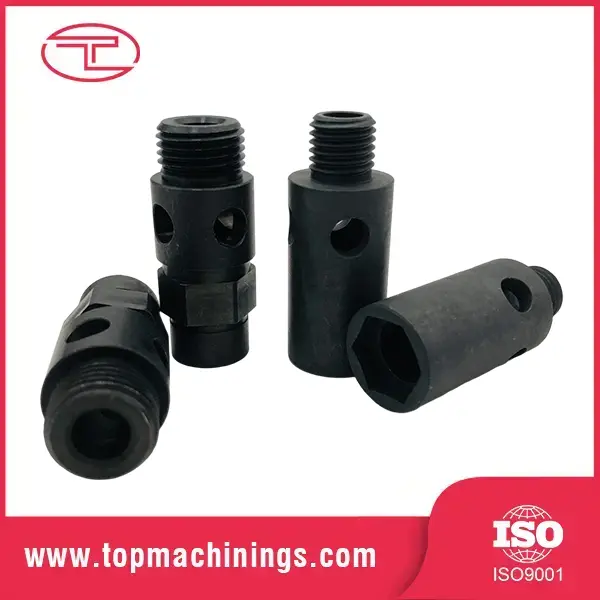

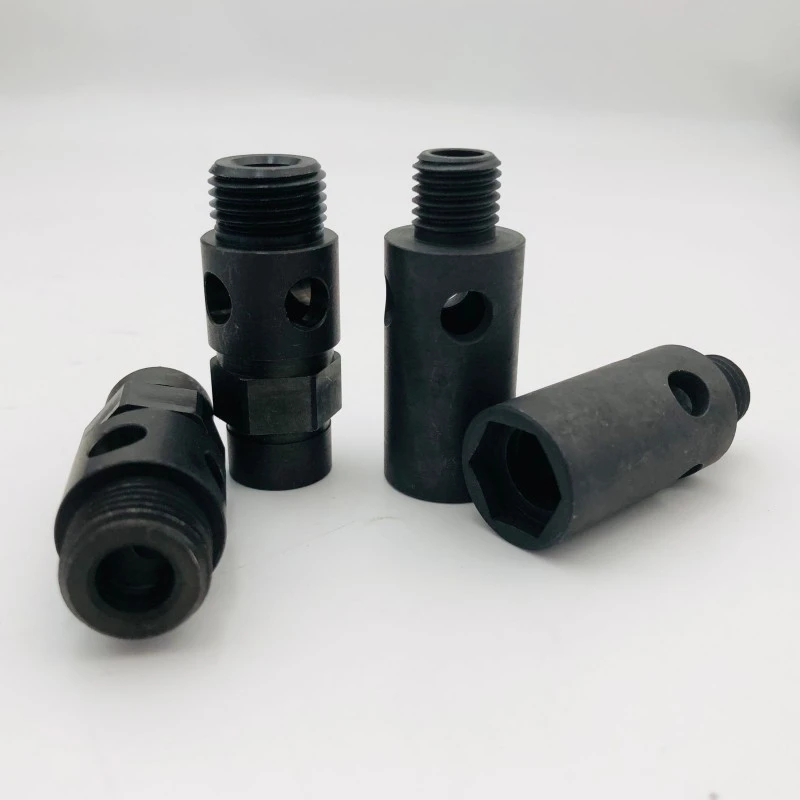

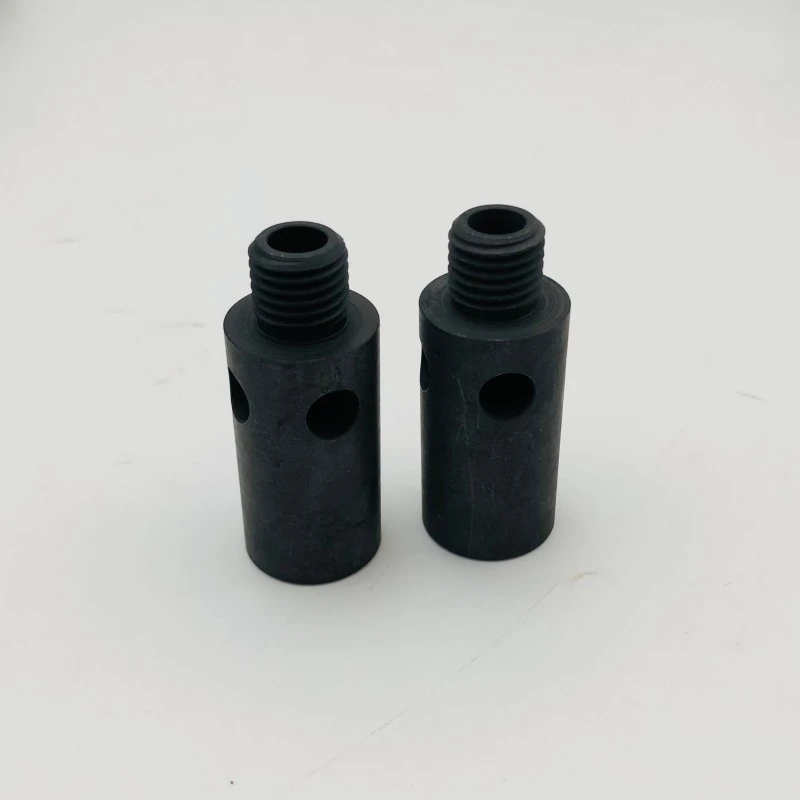

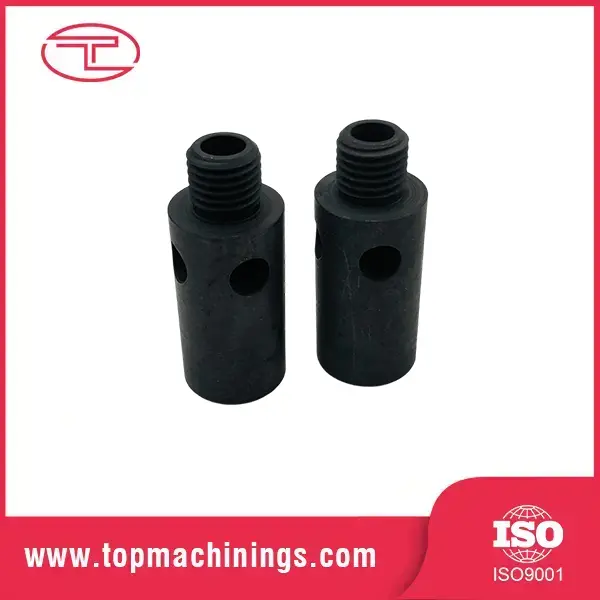

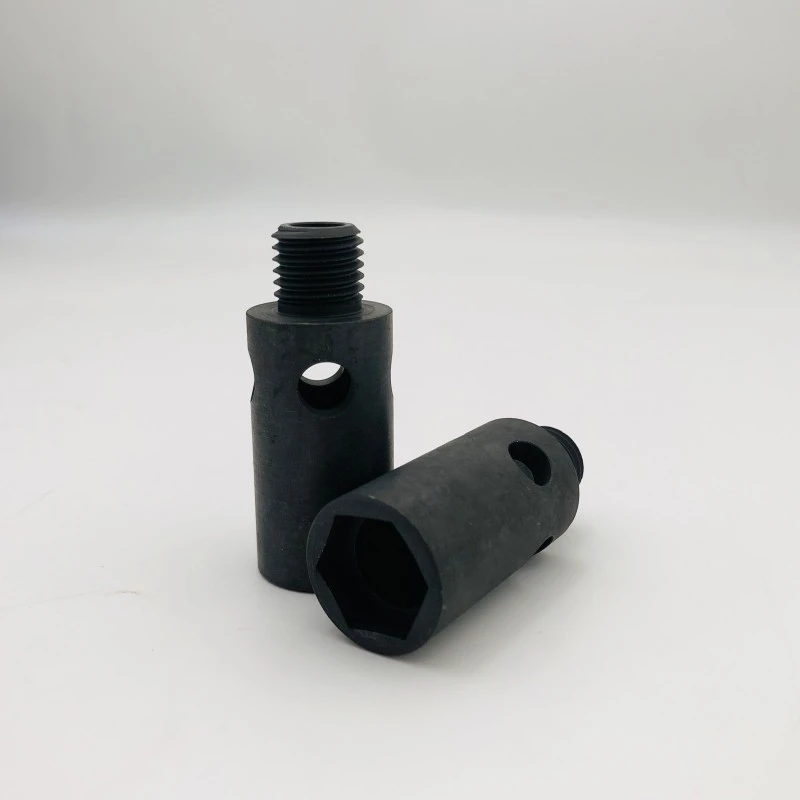

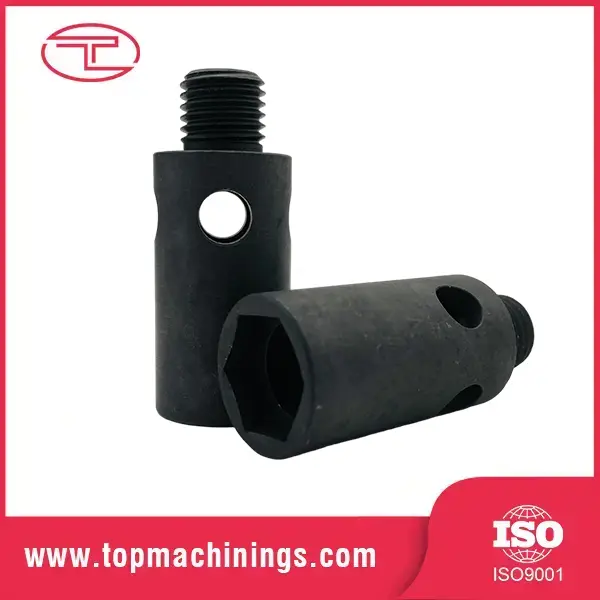

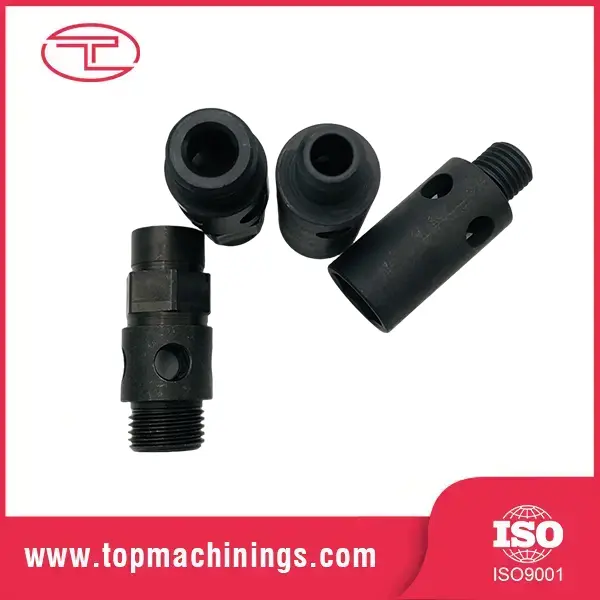

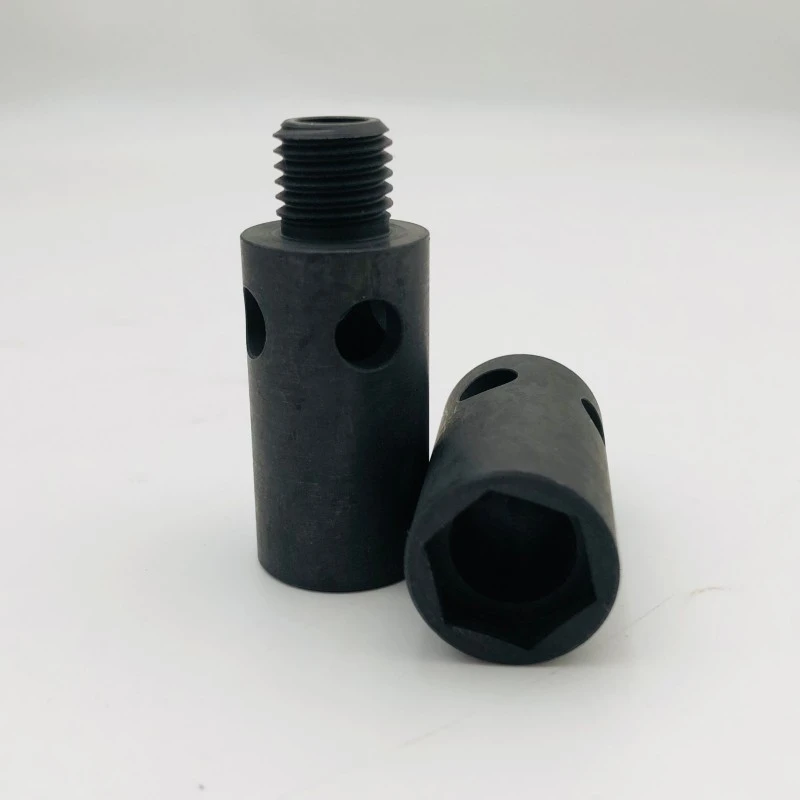

Eixo rosqueado de precisão de usinagem CNC

Um eixo roscado é um componente rotativo cilíndrico com roscas usinadas ao longo de parte ou de todo o seu comprimento. O exemplo clássico é o parafuso de avanço – o coração de cada máquina CNC, impressora 3D e atuador linear – onde a rosca engata uma porca para converter a rotação em movimento linear preciso. Mas os eixos roscados de precisão de usinagem CNC também aparecem como eixos de motor com extremidades roscadas, tirantes, parafusos de ajuste e eixos de alimentação.

O que separa um eixo roscado bom de um ruim é invisível à primeira vista e catastrófico em serviço: precisão do passo da rosca em todo o comprimento. Um parafuso de avanço com erro de passo cumulativo de 0,1 mm em um metro de percurso posicionará sua máquina-ferramenta errada em 0,1 mm - todas as vezes. Essa é a diferença entre uma peça de precisão e uma peça problemática.

Considerações sobre design e materiais

Classes comuns: 4140/42CrMo, 1045 (serviço geral), SUS303/316 (resistência à corrosão), 6061-T6 (leve)

Formas de rosca: Acme, trapezoidal, métrica ISO, UNC/UNF, compatível com fuso de esfera

Tratamento térmico: endurecimento por indução dos flancos da rosca, endurecimento total ou cementação

Recursos críticos: furos centrais para retificação, rasgos de chaveta, planos, furos cruzados e diâmetros de passo

Concentricidade entre o diâmetro do passo da rosca e os mancais do rolamento: ≤ 0,02 mm TIR

Retidão: 0,05 mm/m padrão, 0,02 mm/m para graus de precisão

Para eixos roscados de precisão de usinagem CNC, a escolha do material é uma decisão de desempenho: 4140 endurecido e retificado proporciona longa vida útil e estabilidade dimensional; O alumínio 6061 proporciona movimento leve e de baixa inércia para aplicações de alta velocidade. Recomendamos a classe com base na carga, velocidade e ciclo de trabalho – não apenas no preço.

Principais recursos e benefícios

Roscas precisas em todo o comprimento

As roscas são cortadas em ponto único ou fresadas sob controle CNC, com precisão de passo verificada em todo o comprimento da rosca — não apenas no medidor. Para eixo roscado de precisão de usinagem CNC, mantemos o erro de passo cumulativo dentro de 0,02 mm por 300 mm, para que sua máquina se posicione corretamente em todos os pontos do percurso.

Relacionamento Concêntrico Thread-to-Journal

A rosca e os mancais do rolamento são usinados em uma configuração ou em centros entre duas operações, mantendo o desvio inferior a 0,02 mm. Um eixo que funciona corretamente desgasta-se uniformemente, vibra menos e prolonga a vida útil do rolamento.

Tratamento térmico adequado ao serviço

O endurecimento por indução nos flancos da rosca proporciona uma superfície resistente ao desgaste, ao mesmo tempo que mantém o núcleo resistente para transmissão de torque. Para aplicações de alto ciclo, cimentamos ou endurecemos de acordo com sua especificação.

Diâmetros de solo onde é importante

Os munhões dos rolamentos e as superfícies de vedação podem ser retificados cilíndricos até Ra 0,2 μm com tolerância de ± 0,003 mm — o acabamento superficial que mantém as vedações livres de vazamentos e os rolamentos silenciosos em altas RPM.

One-Stop: Eixo + Acessórios

Usinamos o eixo completo: roscas, rasgos de chaveta, planos, furos cruzados e extremidades roscadas — uma peça, um fornecedor, um padrão de qualidade. Sem segundo fornecedor, sem empilhamento de tolerância entre componentes.

Especificações do produto

Aplicações Típicas

Como fabricante e fornecedor de eixos roscados de precisão para usinagem CNC, a Tuoyuan Metal fornece eixos a granel com preços diretos da fábrica para:

Parafusos de avanço e eixos compatíveis com fusos de esferas para máquinas CNC e impressoras 3D

Eixos de motor com extremidades roscadas para acoplamentos e polias

Componentes do atuador linear e do cilindro elétrico

Tirantes e parafusos de ajuste para equipamentos industriais

Componentes roscados de direção e suspensão automotiva

Eixos de alimentação para máquinas têxteis, de embalagem e de impressão

Sobre nós

Usinagem de precisão é nosso principal negócio

A Tuoyuan Metal é especializada em peças torneadas de precisão e componentes usinados CNC - o eixo roscado de precisão de usinagem CNC está diretamente em nossa casa do leme. Dez anos de experiência em usinagem, 20 tornos CNC de alta velocidade, 5 centros de usinagem e capacidade anual de 100 milhões de peças.

Comprovado nos mercados norte-americanos

60% das nossas vendas vão para a América do Norte, onde os clientes exigem tolerâncias rigorosas e entrega confiável. Uma taxa de compra repetida de 95% significa que nossos clientes fazem novos pedidos – a certificação de qualidade mais forte que existe.

Comunicação rápida e clara

Nossa equipe de vendas fala inglês fluentemente e responde em até 24 horas. Problemas de qualidade recebem resposta em 48 horas. Sem barreiras linguísticas, sem rodeios.

Suporte de engenharia integrado

Não tem certeza sobre o material ou tratamento térmico? Envie-nos sua inscrição e recomendaremos a nota e o processo corretos. Apoiamos desde o protótipo até a produção em massa.

Perguntas frequentes

P: Vocês fazem parafusos de avanço? Que precisão você pode alcançar? R: Sim – os parafusos de avanço são uma de nossas especialidades. A classe padrão mantém ±0,05 mm por 300 mm; o grau de precisão contém erro de passo cumulativo de ± 0,02 mm. Para maior precisão, recomendamos parafusos de esferas, que também podemos fornecer.

P: Você pode usinar um eixo a partir de uma amostra? R: Sim, fazemos engenharia reversa a partir de amostras físicas, bem como de desenhos. Medimos a amostra, criamos um desenho e confirmamos com você antes da produção.

P: Qual tratamento térmico você recomenda para uma linha resistente ao desgaste? R: Para a maioria das aplicações de atuadores e eixos roscados de precisão de usinagem CNC, o endurecimento por indução dos flancos da rosca até HRC 45–55 é a escolha certa - superfície dura, núcleo resistente. Para desgaste extremo, está disponível a cementação ou o endurecimento total.

P: Você consegue manter a tolerância de diâmetro que afirma? R: Sim. Os diâmetros torneados mantêm ±0,02 mm; os diâmetros retificados mantêm ± 0,005 mm. Nossas máquinas CNC têm precisão de posicionamento repetido de ≤±0,003 mm, verificada pela inspeção CMM em cada lote.

P: Qual é o seu MOQ e prazo de entrega? R: O protótipo MOQ é flexível (até 1–5 peças). Quantidade mínima de produção de cerca de 500 peças. O prazo de entrega é em média de 15 dias, 18–20 dias com moagem e tratamento térmico.
