Como as peças torneadas com precisão permitem ferramentas cirúrgicas robóticas menores?

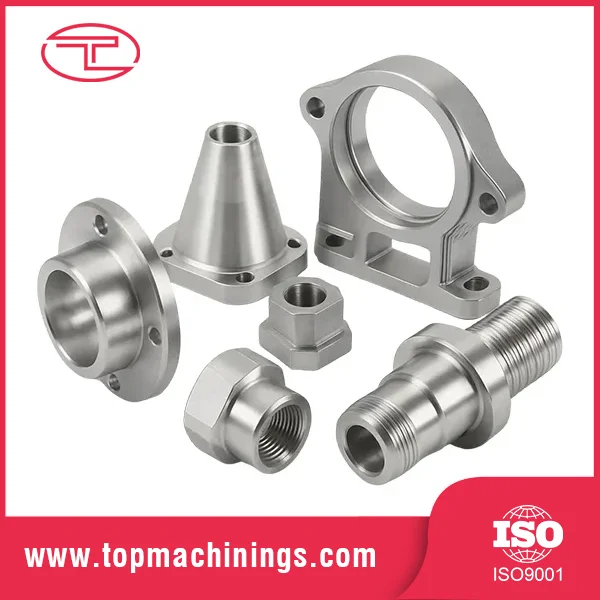

Os sistemas cirúrgicos robóticos estão encolhendo. A próxima geração de robôs laparoscópicos e microcirúrgicos utiliza instrumentos com diâmetros inferiores a 3 mm – pequenos o suficiente para navegar na anatomia delicada, mas fortes o suficiente para agarrar, cortar e suturar. Conseguir isso requer uma reformulação radical de cada componente, especialmente dos elementos de transmissão mecânica dentro do punho da ferramenta. A resposta está empeças torneadas de precisão– geometrias minúsculas e complexas usinadas com tolerâncias que eram impensáveis ​​há uma década. Este artigo explica como o torneamento CNC de alta precisão cria eixos, pinos e alojamentos em miniatura que tornam possíveis ferramentas robóticas submilimétricas – e o que os gerentes de compras devem procurar em um fornecedor.

O desafio da miniaturização em cirurgia robótica

Um instrumento cirúrgico robótico típico contém até 20 peças móveis dentro de um tubo menor que um lápis. Cada parte deve:

• Suportar esterilização repetida (autoclave, radiação gama)
• Transmitir torque com folga quase nula
• Cabe em espessuras de parede tão baixas quanto 0,15 mm
• Custa menos que os componentes usinados convencionais – porque os instrumentos geralmente são de uso único ou reutilização limitada

Os métodos de usinagem tradicionais (estampagem, torneamento simples) não conseguem manter a concentricidade, o acabamento superficial ou os micro-recursos necessários. Peças torneadas de precisão – produzidas em tornos CNC do tipo suíço com ferramentas motorizadas – resolvem esses problemas combinando torneamento, fresamento e furação em um ciclo, alcançando tolerâncias de ±0,005 mm ou melhores.

As peças torneadas com precisão de três maneiras críticas permitem a miniaturização

1.Microeixos e pinos de acionamento

O pulso de um robô cirúrgico usa cabos ou hastes para articular o efetor final. Eles se conectam a pequenos pinos e eixos – geralmente com 0,5 mm a 2 mm de diâmetro. Uma peça torneada de precisão pode incluir:

• Ranhuras para anéis de retenção (largura 0,2 mm, profundidade 0,05 mm)
• Extremidades hexagonais ou quadradas para transferência de torque
• Orifícios cruzados (0,3 mm de diâmetro) para crimpagem de cabos

Porque é que a precisão é importante: Um desvio de 2 µm num pino de 1 mm cria 0,2° de erro angular – inaceitável quando o cirurgião está a suturar um vaso sanguíneo de 0,5 mm.

2. Componentes tubulares de parede fina

As juntas articuladas requerem alojamentos e mangas com espessuras de parede inferiores a 0,2 mm. O giro convencional causa trepidação ou colapso. O torneamento suíço com refrigeração de alta pressão e ferramentas de metal duro produz paredes finas estáveis ​​e repetíveispeças torneadas de precisãosem rebarbação secundária.

3.Geometria complexa em uma única configuração

Os projetistas de ferramentas robóticas desejam recursos combinados: roscas, cones, cortes inferiores e planos – tudo em uma única peça. Peças torneadas com precisão feitas em tornos multieixos eliminam múltiplas configurações, garantindo consistência geométrica. Por exemplo, uma ponta de trocarte com uma ranhura helicoidal e um flange proximal pode ser usinada em menos de 40 segundos.

Tabela de parâmetros – Especificações críticas para peças torneadas de precisão de nível cirúrgico

O custo oculto de peças torneadas de precisão inconsistentes

Os OEMs de dispositivos médicos geralmente se concentram nas tolerâncias de montagem enquanto subestimam o impacto das peças torneadas com precisão individuais. Um exemplo do mundo real: um fabricante de grampeadores cirúrgicos teve 12% de falhas em campo devido a um pino de 0,5 mm que tinha profundidade de ranhura inconsistente. O fornecedor do pino reivindicou ± 0,01 mm, mas entregou ± 0,025 mm. Mudar para um fornecedor que controla cada lote com classificação 100% óptica reduziu a taxa de falhas para 0,2%.

Lições principais:

• A medição é importante – Solicite relatórios de microfone a laser ou sistema de visão, não apenas calibradores.
• Certificação de materiais – Os instrumentos cirúrgicos exigem rastreabilidade total (EN 10204 3.1).
• Consistência do acabamento superficial – Manchas ásperas abrigam bactérias; especifique Ra e Rz.

Por que Tuoyuan entende as demandas da miniaturização cirúrgica

Qingdao Tuoyuan Metal Co., Ltd. passou mais de uma década desenvolvendo capacidades de processamento de metal de precisão. Ao contrário das oficinas mecânicas em geral, Tuoyuan se concentra nas tecnologias exatas que a robótica cirúrgica precisa:

• Peças de torneamento CNC (cabeçote suíço e fixo) para microeixos, pinos e buchas
• Peças de fresamento CNC para recursos complexos de carcaça
• Estampagem e forjamento para componentes de alto volume com boa relação custo-benefício
• Tratamento de superfície (galvanização, revestimento em pó, polimento) – embora as ferramentas cirúrgicas muitas vezes especifiquem eletropolimento ou passivação, que a Tuoyuan pode providenciar através de parceiros certificados

Tuoyuan opera sob a ISO 9001, com uma cadeia de fornecimento completa, desde a matéria-prima até a peça acabada. Sua filosofia de “excelência em cada detalhe” significa que cada peça torneada com precisão é inspecionada com equipamento de medição digital e os registros de lote são mantidos por mais de 10 anos – essencial para a rastreabilidade de dispositivos médicos.

Uma ferramenta prática – uma lista de verificação simples para sourcing

Ao avaliar uma fonte de peças torneadas de precisão para dispositivos cirúrgicos robóticos, solicite:

• Uma análise de tolerância do seu recurso mais crítico.
• Três peças de amostra aleatórias medidas com um CMM ou microfone a laser.
• Certificado do material mostrando número de lote e composição química.
• Capacidade do processo (Cpk) – para diâmetro e concentricidade, Cpk ≥1,33 é um limite seguro.

Tuoyuan fornece todos os quatro como padrão.

Peças pequenas, salto gigante para cirurgia

A tendência para ferramentas cirúrgicas robóticas menores e mais inteligentes é imparável. Mas isso não será alcançado simplesmente reduzindo os projetos existentes. Requerpeças torneadas de precisãoque são microdimensionados, macroprecisos e fabricados consistentemente em volume. Para os gestores de compras, a melhor estratégia é fazer parceria com uma empresa metalúrgica que tenha experiência comprovada em torneamento CNC, uma cadeia de processos interna completa e um sistema de qualidade que não deixe nada ao acaso.

Envie seu desenho de microcomponentes mais desafiador paraTuoyuanpara uma análise de viabilidade e execução de amostra. Use a tabela de parâmetros acima para especificar tolerâncias e solicite um relatório de capacidade do processo. O fornecedor certo de peças torneadas com precisão pode reduzir pela metade o tempo de desenvolvimento – e tornar realidade sua ferramenta cirúrgica de última geração.
