Pinos de passador industriais de usinagem CNC

Um pino-guia é um pino cilíndrico curto usado para manter o alinhamento preciso entre duas ou mais peças de uma montagem. Ao contrário de um parafuso, que fixa as peças, os pinos-guia industriais de usinagem CNC estabelecem a posição. É o ponto de referência em torno do qual toda a montagem é construída. Quando você aparafusa uma caixa de engrenagens a um flange do motor, os pinos-guia – e não os parafusos – garantem que os eixos permaneçam alinhados.

Os pinos-guia vêm em duas formas principais: encaixe por pressão e encaixe deslizante. A diferença de desempenho entre um pino bom e um ruim é medida em mícrons: muito apertado e gripado; muito solto e o conjunto se desvia.

Materiais e dureza de pinos-guia industriais

Aço carbono (1045/1060): endurecido e revenido, uso geral econômico

Aço do rolamento (GCr15/52100): endurecido até HRC 60–64 para máxima vida útil contra desgaste

Inoxidável (SUS303/304/316): resistente à corrosão para uso alimentar, marítimo e médico

Aço ferramenta endurecido (para aplicações de desgaste especial)

Faixa de diâmetro: 1 mm – 30 mm, comprimentos de 3 mm a 200 mm

Classes de tolerância: ajuste à pressão m6, ajuste deslizante h6/h7 de acordo com ISO 8734/8735, USAS B18.8.2

A rota clássica de fabricação é a retificação centerless: as barras são retificadas até o diâmetro final em uma retificadora centerless, cortadas no comprimento certo, chanfradas e endurecidas. O que a maioria dos compradores não percebe é que a ordem de retificar antes de endurecer é importante - o endurecimento após a retificação causa distorção, e é por isso que retificamos, endurecemos e depois retificamos os pinos críticos.

Compartilhamento de caso real de Tuoyuan

Indústria: Automação Industrial e Máquinas

Material: Alumínio/Aço Inoxidável

Processo: Torneamento e canal CNC de precisão

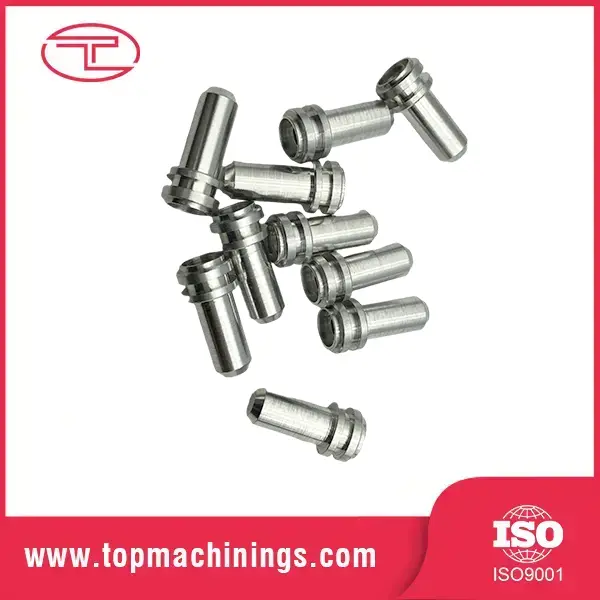

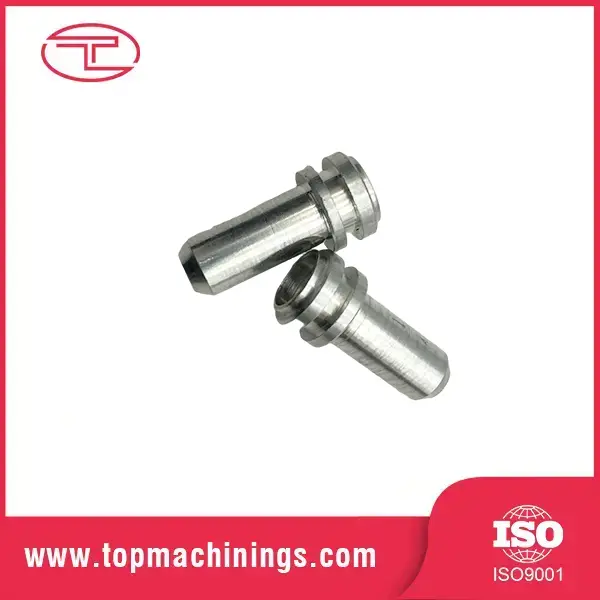

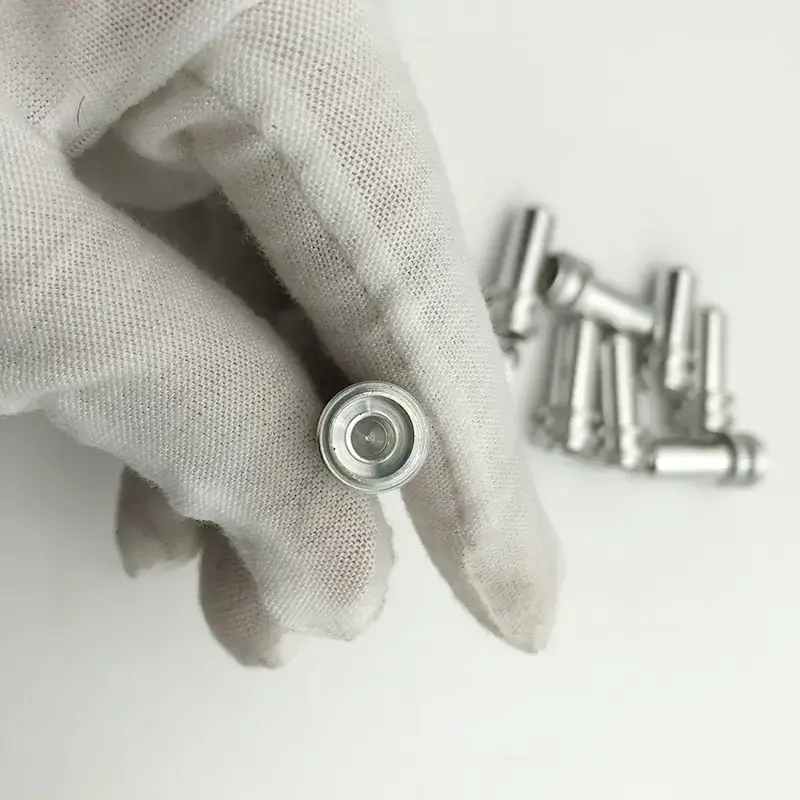

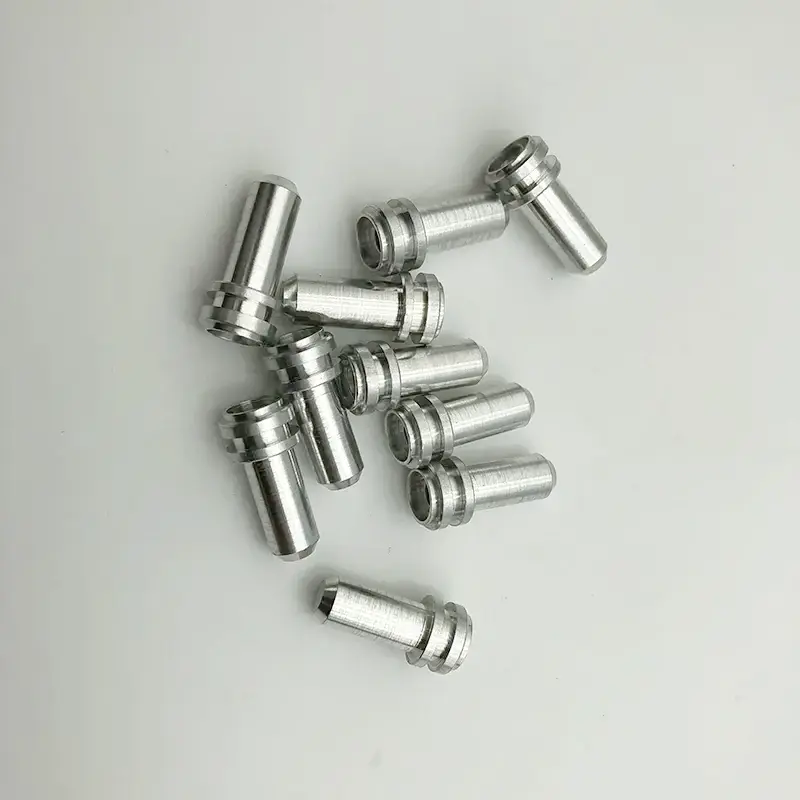

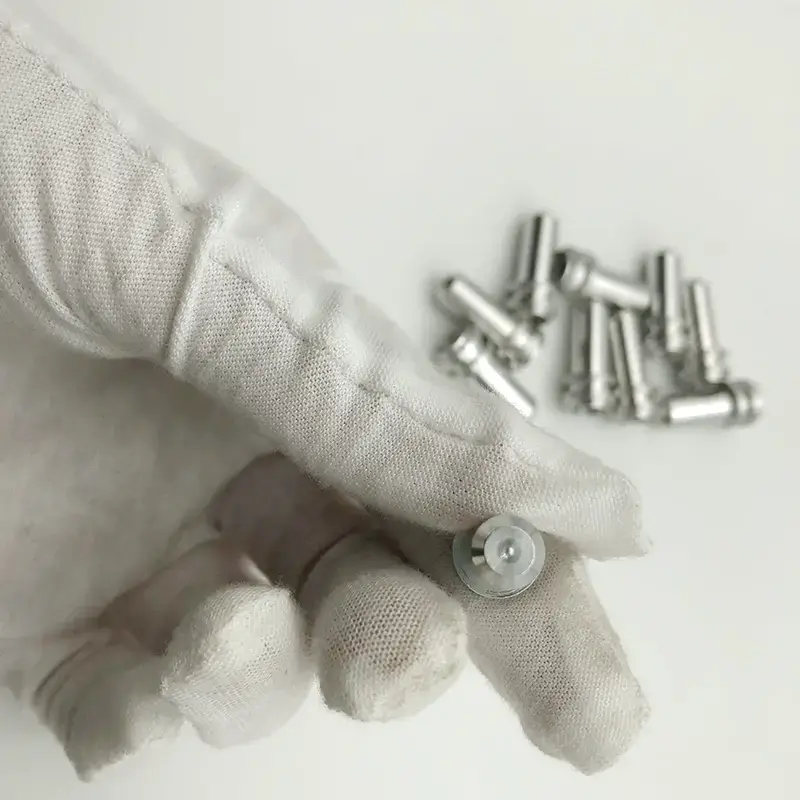

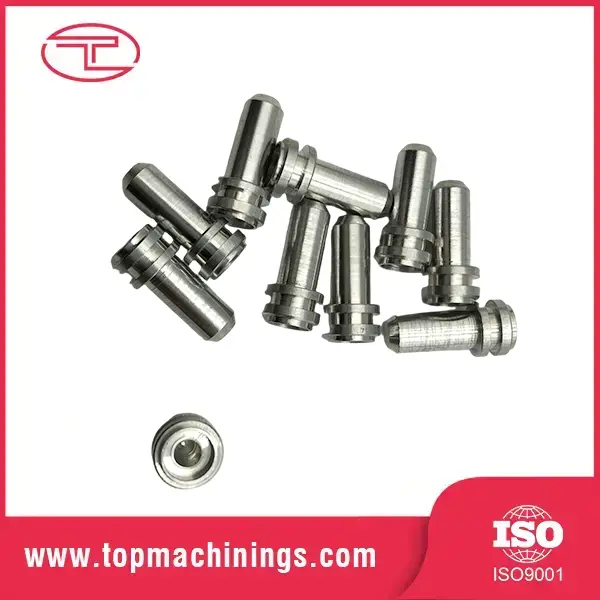

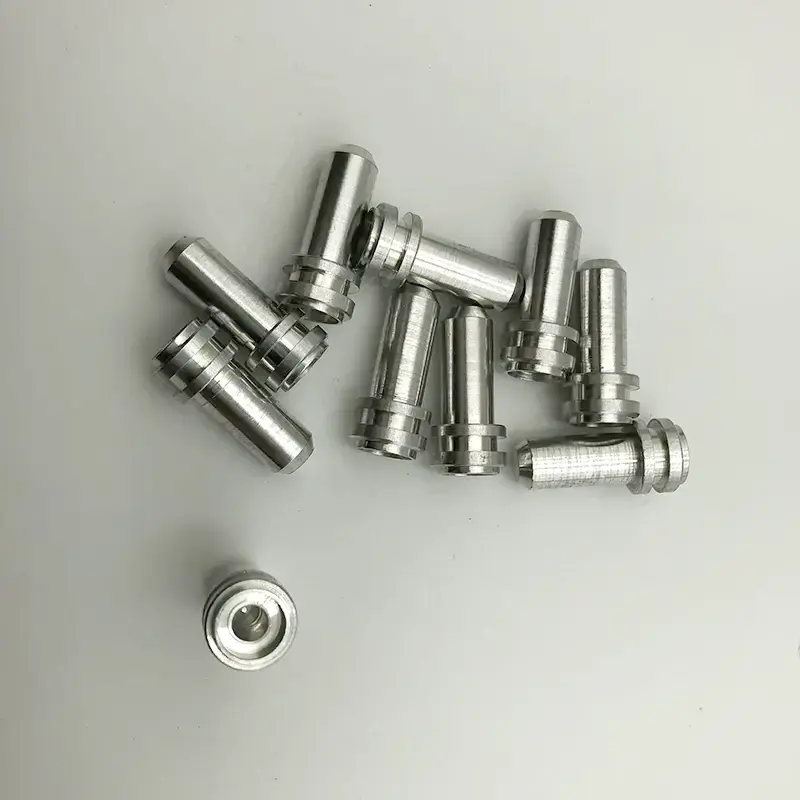

Um fabricante de automação dos EUA exigia pinos-guia industriais de usinagem CNC personalizados com ranhuras de retenção de anel de vedação precisas e tolerâncias dimensionais rígidas para garantir alinhamento preciso e vedação segura em linhas de montagem de alta velocidade.

Produzimos esses pinos de vários degraus usando tornos CNC suíços de alta precisão, mantendo a profundidade exata do canal e o acabamento superficial para uma vedação ideal. A inspeção óptica 100% foi realizada antes da embalagem.

Principais recursos e benefícios

Aterre a ±0,002 mm para posicionamento verdadeiro

Os diâmetros finais são retificados sem centro para ±0,002mm com um acabamento superficial de Ra 0,2–0,4μm. Esta não é uma tolerância "próxima o suficiente" — os pinos-guia industriais de usinagem CNC são a tolerância que torna as montagens repetíveis, os acessórios precisos e os produtos consistentes.

Endurecido para HRC 60+ para serviço prolongado

Os pinos de aço do rolamento são endurecidos até HRC 60–64, dando-lhes a dureza necessária para sobreviver a inserções e remoções repetidas sem marcar. Um pino endurecido dura mais que um macio por uma ordem de magnitude.

Extremidades chanfradas, bordas limpas

Ambas as extremidades são chanfradas (normalmente 1,5×45°) e rebarbadas, para que os pinos comecem nos furos de forma limpa, sem raspar material ou danificar a boca do furo. Sem rebarbas, sem furos arranhados, sem montagens rejeitadas.

Retidão em que você pode confiar

As relações comprimento/diâmetro são mantidas em linha reta dentro de 0,01 mm por 50 mm. Um pino-guia torto não apenas falha na localização – ele danifica o furo escareado na inserção. Medimos a retidão em cada lote de produção.

Agrupamento de diâmetro apertado para ajustes mistos

Os pinos são classificados em grupos de diâmetros apertados para que uma caixa de pinos forneça uma pressão de ajuste consistente. Chega de “este desliza, aquele precisa de um martelo” na sua linha de montagem.

Especificações do produto

Processo de Produção

A produção de pinos-guia industriais para usinagem CNC começa com barras trefiladas a frio ou retificadas. As barras são retificadas sem centro até o diâmetro quase final, cortadas no comprimento certo, chanfradas e rebarbadas. Para pinos endurecidos, eles são então tratados termicamente e retificados até a tolerância final – a retificação em dois estágios é o que mantém o pino acabado perfeitamente redondo e reto.

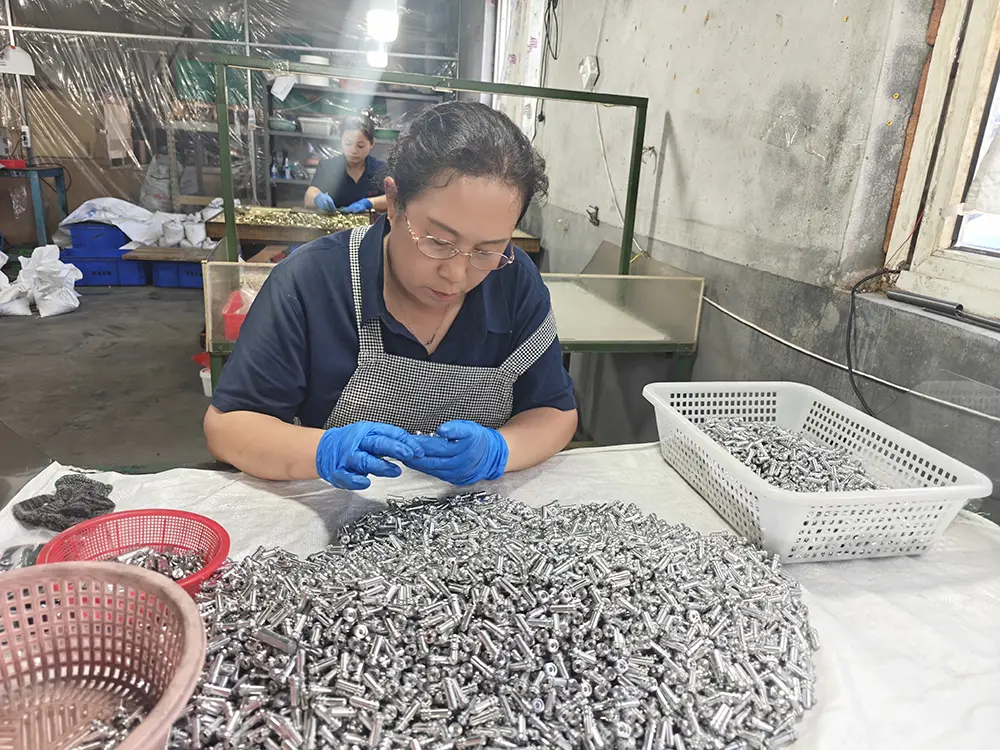

A inspeção final abrange diâmetro (com micrômetro e medidor de ar), dureza (teste Rockwell), retilineidade e acabamento superficial. Os pinos são agrupados por diâmetro e embalados em embalagens oleadas e protegidas contra ferrugem. Certificados de lote acompanham cada pedido.

Cronograma de produção

Prazo de entrega padrão: 10–15 dias para tamanhos padrão; 15–18 dias com endurecimento e retificação.

Dia 1–3: Confirmação do pedido e seleção de material

Dia 4–8: Retificação de barra, corte, chanframento

Dia 9–12: Tratamento térmico e acabamento de lixamento (se especificado)

Dia 13–14: Inspeção, agrupamento, embalagem

Dia 15: Envio de Qingdao

Por que escolher o metal Tuoyuan

Capacidade em nível micron, volumes industriais

Com mais de 10 anos em usinagem de precisão, 20 tornos CNC e capacidade anual de 100 milhões de peças, a Tuoyuan Metal pode fornecer pinos-guia industriais de usinagem CNC em volumes de nível automotivo com tolerâncias de nível de laboratório. Enviamos lotes de 2,5 milhões de peças com taxas de defeito inferiores a 15 PPM.

Fornecedor confiável da América do Norte

60% da nossa produção vai para clientes norte-americanos, com uma taxa de compra repetida de 95%. Se nossos pinos-guia não localizassem as peças corretamente, esses clientes não fariam novos pedidos – a cada trimestre, durante anos.

Rastreabilidade total

Certificados de fábrica de materiais, registros de tratamento térmico e relatórios de inspeção são arquivados por lote. Rastreabilidade total desde o lote de barras até o pino acabado.

Amostras e cotações rápidas

Pedidos de amostra são enviados em 3 a 5 dias. Cotações em 24 horas. Problemas de qualidade respondidos dentro de 48 horas. Este é o nosso padrão, não a nossa promessa.

Embalagem e envio

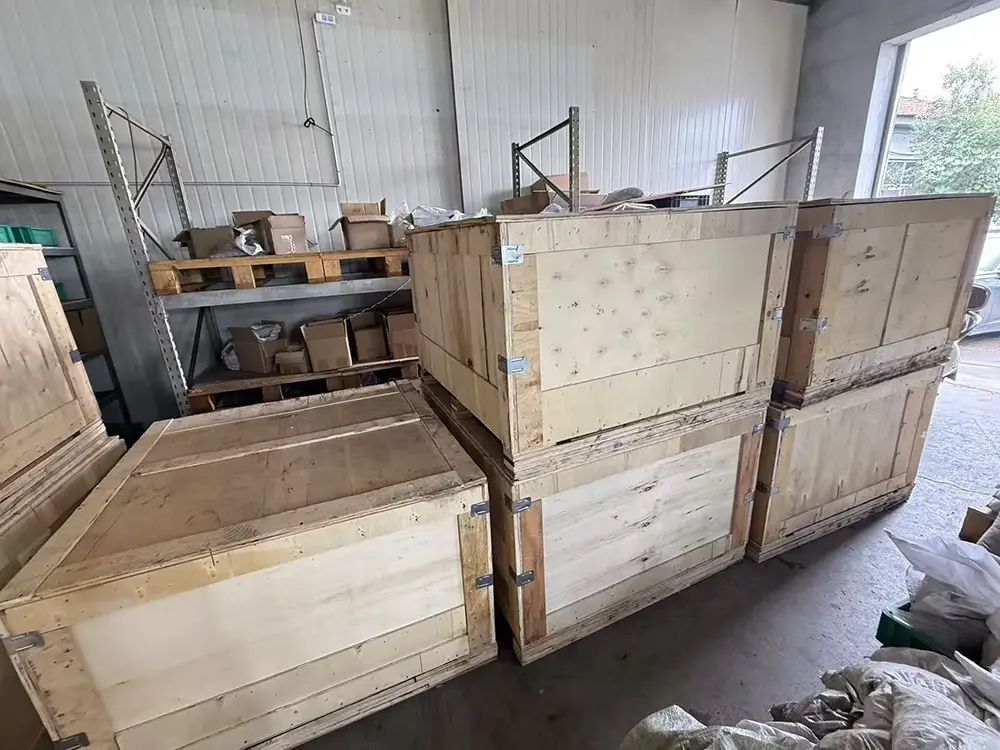

Os pinos são oleados ou revestidos, embalados em sacos plásticos com inibidor de ferrugem e enviados em caixas de papelão ou caixas de madeira. Expresso (DHL/FedEx/UPS) para encomendas pequenas, frete marítimo do porto de Qingdao para granel. Documentação: Fatura Comercial, Packing List, Conhecimento de Embarque, Certificado de Origem, Certificado de Teste de Material. Para preços de pinos-guia industriais de usinagem CNC, pedidos em grandes quantidades ou uma cotação, entre em contato com nossa equipe de exportação.

Perguntas frequentes

Q1: Que tolerância seus pinos-guia mantêm?

A1: A tolerância de retificação padrão é de ± 0,002 mm de diâmetro, com acabamento superficial Ra 0,2–0,4 μm. Classes de ajuste disponíveis: ajuste de pressão m6, ajuste deslizante h6/h7.

Q2: Qual é a diferença entre os pinos de ajuste m6 e h6?

A2: os pinos m6 são ligeiramente superdimensionados para instalação de encaixe por pressão, eles travam em orifícios escareados e requerem um extrator para serem removidos. Os pinos h6/h7 são de encaixe deslizante para conjuntos que devem ser desmontados regularmente. Diga-nos a sua aplicação e recomendaremos a classe certa.

Q3: Vocês fornecem pinos de aço inoxidável endurecidos?

A3: Sim - o aço inoxidável endurecido por precipitação pode ser endurecido até HRC 38–44 com excelente resistência à corrosão. Para tarefas alimentares ou marítimas, esta é a escolha certa.

Q4: Você pode fazer pinos de comprimento personalizado ou chanfro personalizado?

A4: Sim. Cortamos comprimentos personalizados, chanfros personalizados, pilotos cônicos e ranhuras por desenho. O MOQ para pins personalizados é baixo – amostras são bem-vindas.

Q5: Como você evita a ferrugem nos pinos armazenados?

A5: Os pinos são lubrificados e embalados com papel inibidor de corrosão em fase de vapor. Para frete marítimo internacional, usamos embalagens VCI para garantir uma chegada sem ferrugem.
