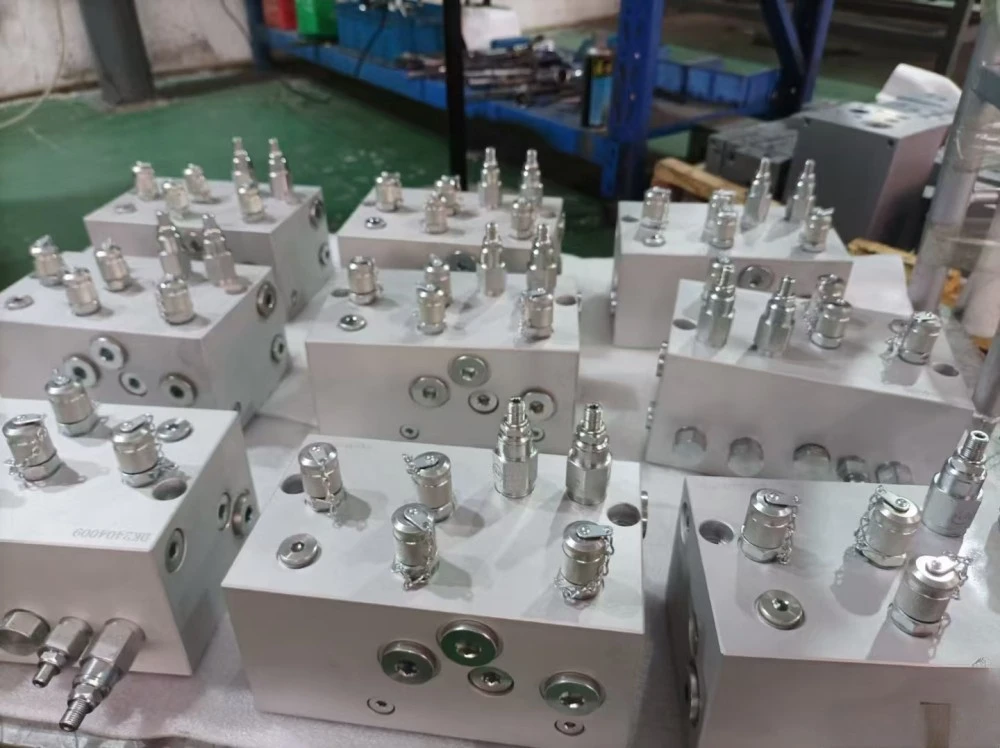

Encaixe Hidráulico Usinado CNC

A conexão hidráulica usinada CNC é uma conexão hidráulica que conecta mangueiras, tubos, bombas, válvulas e cilindros em um sistema hidráulico. Parece simples – um corpo de metal com roscas e uma face de vedação – mas opera sob condições brutais: pressões de 50 a 400+ bar, oscilações de temperatura, vibração e fluido hidráulico que encontra qualquer caminho de vazamento como a água encontra uma rachadura.

A função da conexão é vedar. Quer se trate de um alargamento JIC de 37°, um ORFS (vedação facial com anel de vedação), uma rosca paralela BSPP ou uma rosca cônica NPT, a geometria de vedação é usinada com precisão de mícron. Uma superfície de vedação redonda em 0,02 mm é uma conexão que chora. Uma rosca com raiz rasgada é uma conexão que explode sob pressão. É por isso que a qualidade da usinagem não é algo “bom de se ter” aqui – é uma questão de segurança.

Principais recursos e benefícios da conexão hidráulica usinada CNC

Superfícies de vedação usinadas, não "boas o suficiente" O cone de alargamento de 37°, a ranhura do O-ring e as faces da sede são usinadas com tolerâncias controladas (ângulo da sede ±0,5°, acabamento superficial Ra 0,8μm máx.). Uma superfície de vedação adequada é o que mantém 350 bar dentro do tubo e fora da sala de equipamentos.

Fios limpos e afiados As roscas são cortadas ou enroladas até 6g/6H com perfil completo – sem raízes rasgadas, sem cristas enroladas. As roscas cônicas (NPT/BSPT) são verificadas com anéis calibradores L1/L2 para garantir uma junta estanque e sem vazamentos.

Confiança testada sob pressão Testamos as conexões com pressão de 1,5× a pressão nominal de trabalho em lotes amostrados, e cada conexão é inspecionada visual e dimensionalmente. Para aplicações críticas, estão disponíveis testes de pressão de 100%.

Material adequado para o fluido Aço carbono zincado para sistemas de óleo mineral padrão; inoxidável 316 para fluidos alimentícios, marinhos e agressivos; latão para serviços pneumáticos e de água de baixa pressão. O material certo evita a corrosão galvânica e falhas prematuras.

Limpeza que você pode especificar As conexões são limpas por ultrassom e embaladas de acordo com suas especificações de limpeza — incluindo classes de limpeza ISO 4406 para servos sensíveis e sistemas proporcionais.

Especificações do produto

Aplicações Típicas

Como fabricante e fornecedor de acessórios hidráulicos usinados CNC, a Tuoyuan Metal fornece acessórios a granel com preços direto da fábrica para:

Hidráulica móvel – escavadeiras, carregadeiras, máquinas agrícolas

Sistemas hidráulicos industriais — prensas, máquinas injetoras, máquinas-ferramentas

Circuitos hidráulicos para equipamentos de construção

Sistemas hidráulicos marítimos e offshore (inox 316)

Processamento de alimentos e linhas de fluidos farmacêuticos

Bancadas de testes, sistemas de lubrificação e circuitos pneumáticos

Processo de Produção

As conexões hidráulicas são usinadas a partir de barras em tornos CNC - geralmente em um único ciclo de fixação. Os corpos hexagonais são torneados, perfurados, rosqueados e a geometria de vedação (cone alargado, ranhura do anel de vedação ou cônico) é cortada com ferramentas dedicadas. A abordagem de configuração única é o que mantém a superfície de vedação concêntrica com a rosca.

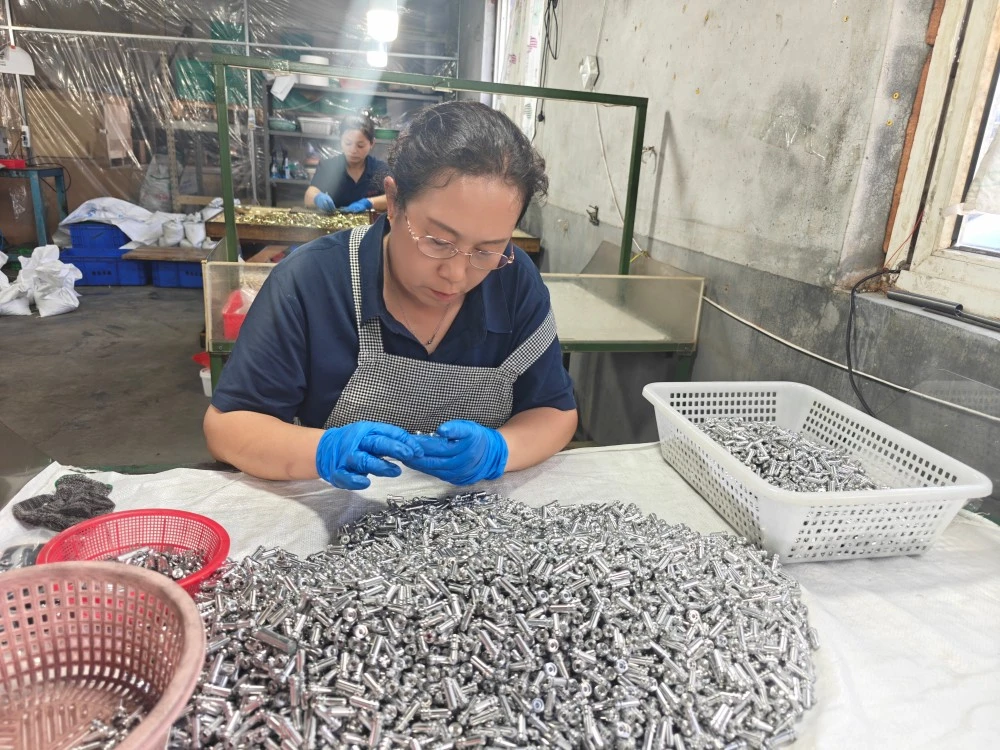

Após a usinagem, as conexões são rebarbadas – fundamental nas faces de vedação – e depois tratadas superficialmente (zincagem, zinco-níquel ou passivação). As conexões são limpas ultrassonicamente para remover lascas e resíduos e, em seguida, inspecionadas: medição de rosca, verificação do ângulo da sede, medição dimensional e testes de pressão amostrados.

Por que escolher o metal Tuoyuan

Precisão de usinagem onde é importante Nossos tornos CNC mantêm precisão de posicionamento repetido de ≤±0,003 mm, e usinamos rotineiramente até ±0,01 mm em conexões - a faixa de tolerância que mantém as superfícies de vedação verdadeiras e as roscas limpas.

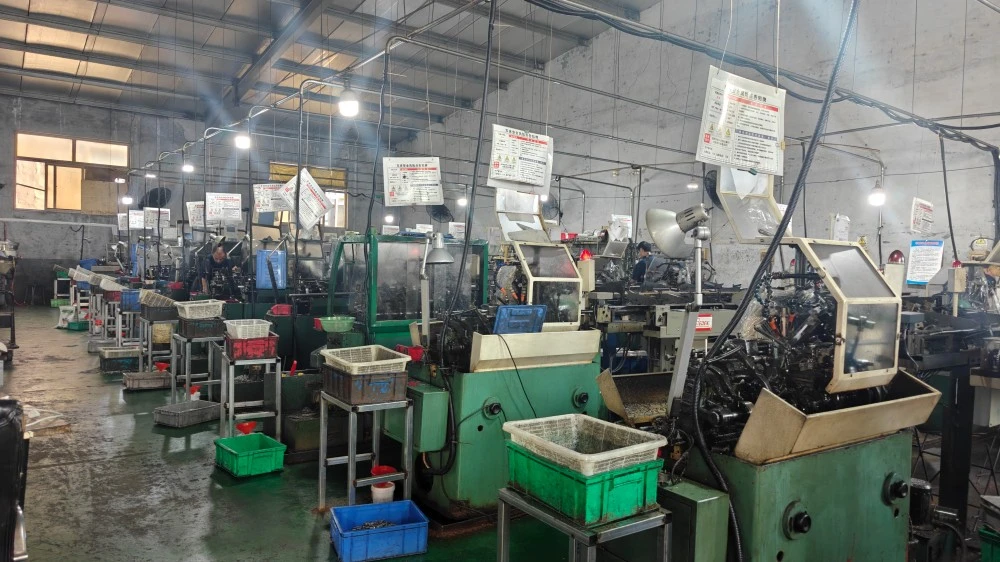

Década de Experiência em Metalurgia Mais de 10 anos em peças torneadas de precisão, com fábrica de 5.000 m², 20 tornos CNC e capacidade anual de 100 milhões de peças. Usinámos todos os padrões de montagem deste catálogo – muitas vezes.

Resposta de qualidade em 48 horas Se for encontrado um problema, responderemos dentro de 48 horas e assumimos a responsabilidade total pela compensação conforme acordado. Esse compromisso, honrado de forma consistente, é o motivo pelo qual 95% dos nossos clientes fazem novos pedidos.

Documentação pronta para exportação Certificados de materiais, relatórios de inspeção e registros de testes de pressão são enviados com cada pedido. Coordenação de inspeção de terceiros disponível.

Embalagem e envio

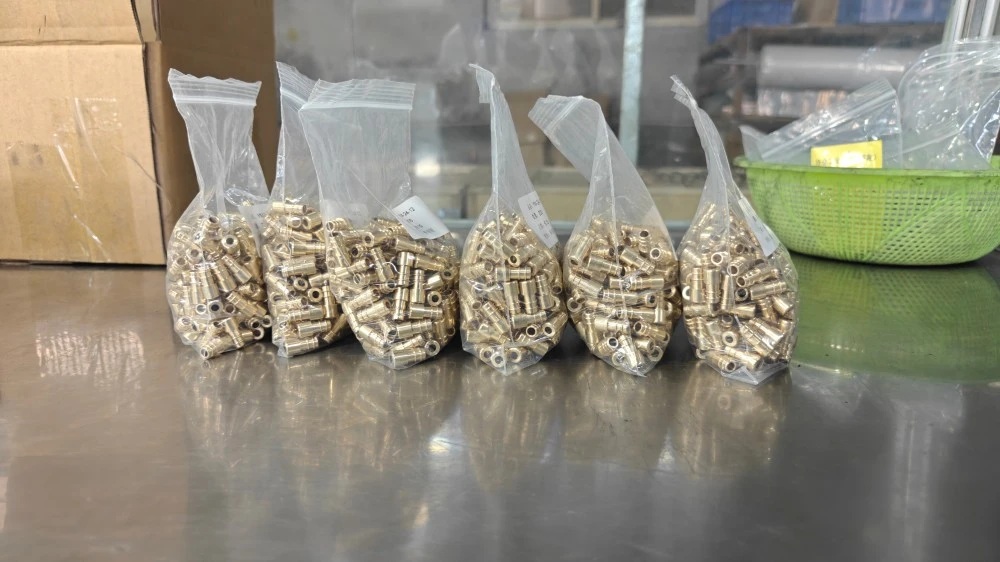

As conexões são limpas, protegidas contra corrosão e embaladas em sacos plásticos, caixas de papelão ou caixas de madeira para exportação. Frete expresso, aéreo e marítimo disponível no porto de Qingdao. Documentação: Fatura Comercial, Packing List, Conhecimento de Embarque, Certificado de Origem, Certificado de Teste de Material. Para preços de acessórios hidráulicos usinados CNC, pedidos em grandes quantidades ou uma cotação, entre em contato com nossa equipe de exportação.

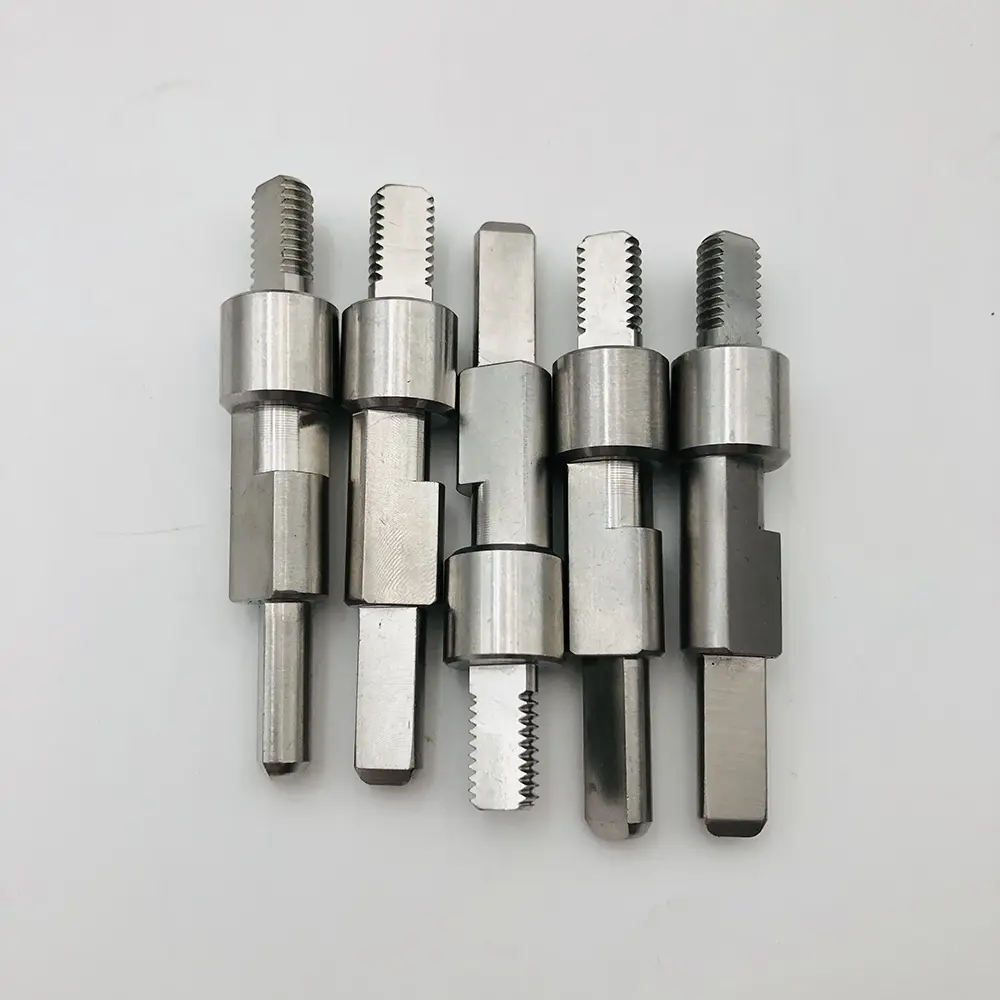

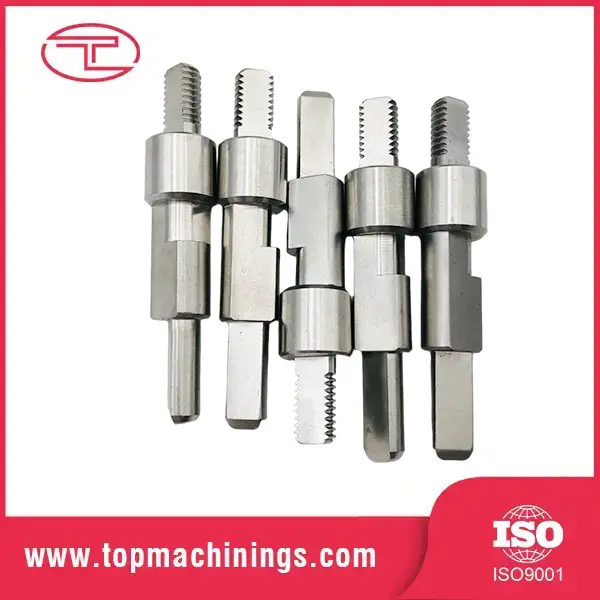

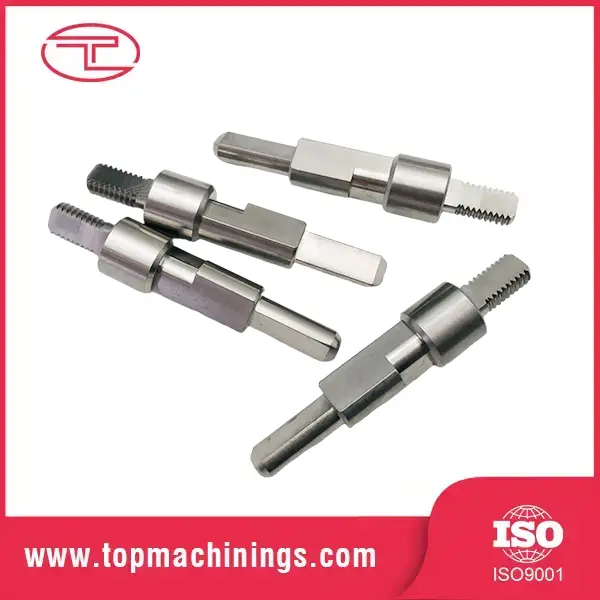

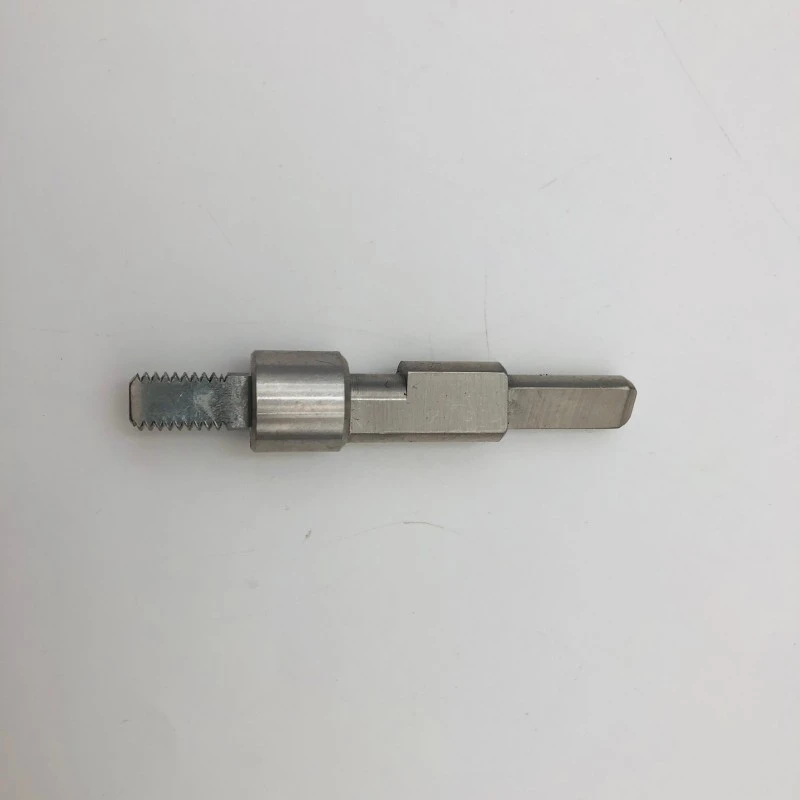

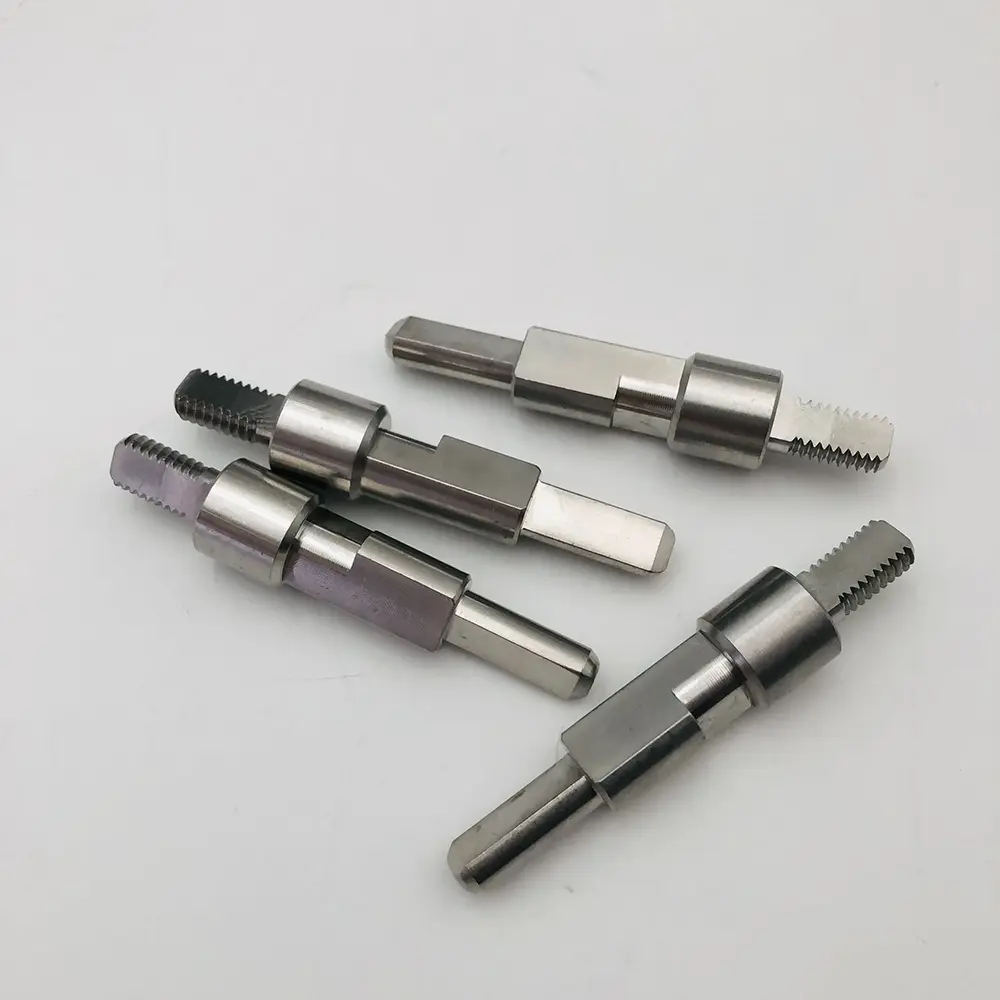

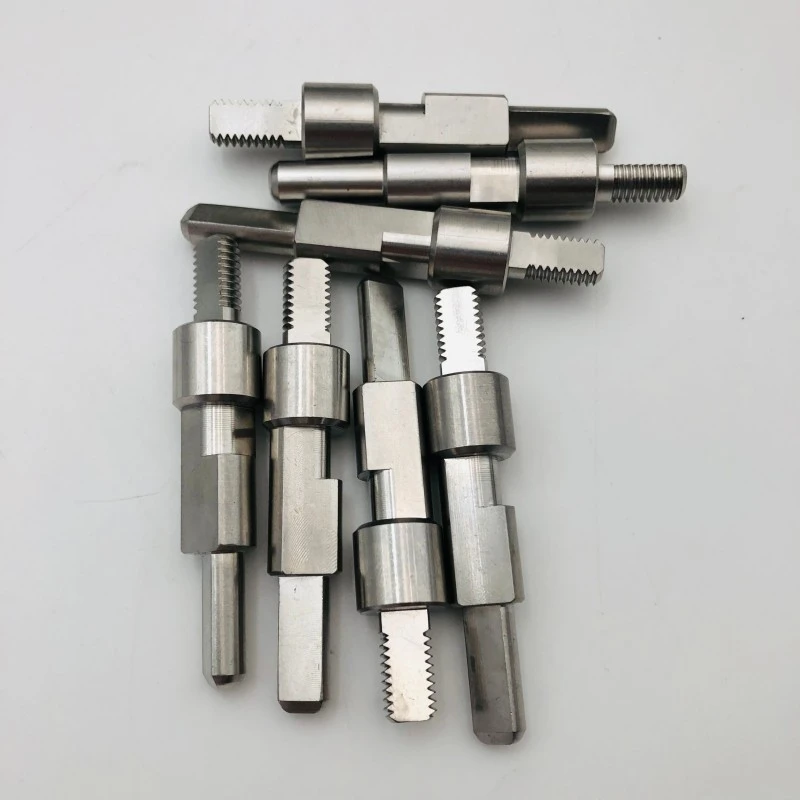

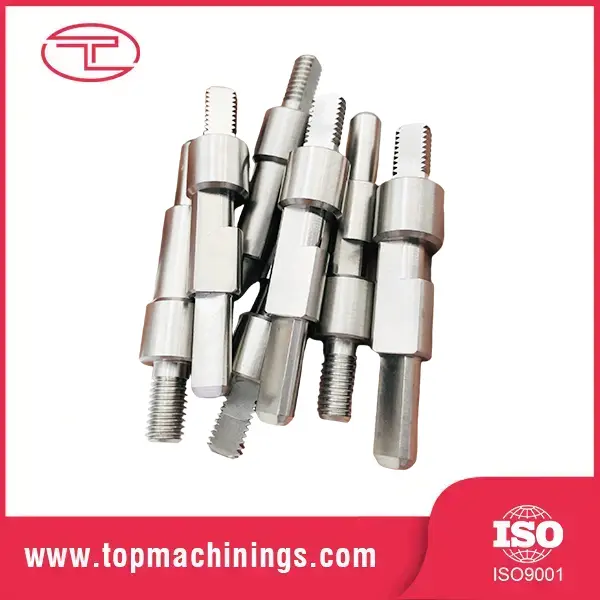

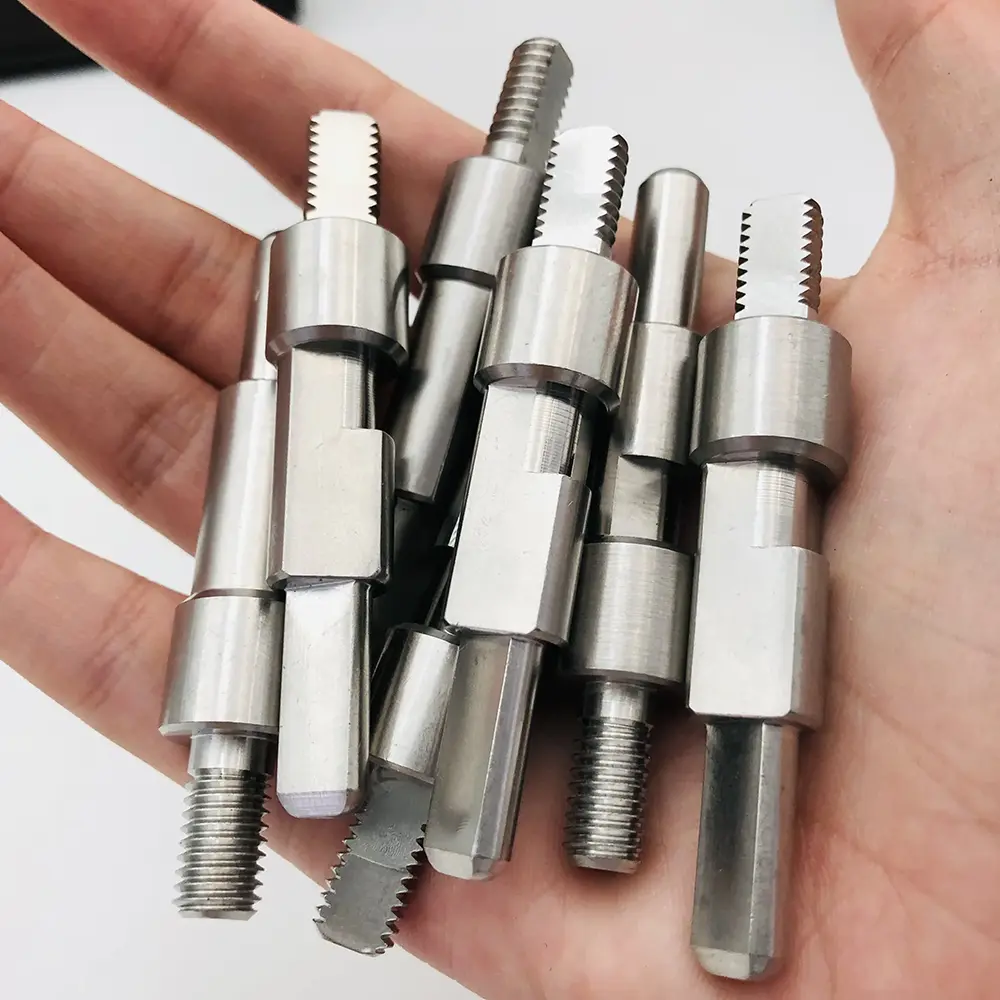

Eixos roscados de alta precisão para equipamentos industriais

Cliente: Fabricante Europeu de Equipamentos Hidráulicos

Indústria: Fluid Power e Automação Industrial

Material: Aço Inoxidável / Aço Carbono

Processo: Torneamento CNC de precisão, fresamento, rosqueamento e tratamento térmico

O cliente exigia eixos roscados personalizados de vários estágios, com tolerâncias restritas e acabamento superficial liso para evitar vazamentos e desgaste mecânico em conjuntos hidráulicos de alta pressão. Os componentes padrão do mercado não satisfaziam seus requisitos específicos de torque e alinhamento.

Utilizando tornos CNC suíços multieixos e fresadoras de precisão, fabricamos eixos customizados com perfis de rosca exatos e características de fresamento plano de acordo com os desenhos técnicos do cliente. Um rigoroso controle de qualidade, incluindo 100% de testes de calibre de rosca e verificações de rugosidade superficial, foi aplicado antes do envio.

Perguntas frequentes

P: Qual padrão de adaptação devo usar?

R: Depende da sua região e das extremidades da mangueira: JIC é comum na América do Norte, BSP na Europa/Ásia, DIN métrico na Alemanha, ORFS onde vibração e desempenho livre de vazamentos são importantes. Envie-nos seus acessórios ou desenhos atuais e identificaremos o padrão e forneceremos os acessórios correspondentes.

P: Que pressão suas conexões podem suportar?

R: As conexões padrão são classificadas para pressão de trabalho de 350 bar; configurações de alta pressão até 630 bar. Testamos lotes amostrados com pressão até 1,5× a pressão nominal.

P: Você pode fornecer acessórios de aço inoxidável para uso alimentar ou marítimo?

R: Sim – conexões SUS316 com acabamento de passivação estão disponíveis para aplicações alimentícias, marítimas e farmacêuticas. Certificados de materiais fornecidos.

P: Vocês oferecem acessórios personalizados por desenho?

R: Sim, acessórios totalmente personalizados são nossa especialidade. Envie um desenho ou amostra e usinaremos de acordo com sua geometria exata, incluindo configurações de porta personalizadas.

P: Qual é o seu MOQ e prazo de entrega da conexão hidráulica usinada CNC?

R: Amostras: 3–5 dias, MOQ flexível. Produção: média 15 dias. Frete marítimo de Qingdao ou expresso para pequenas encomendas urgentes.
