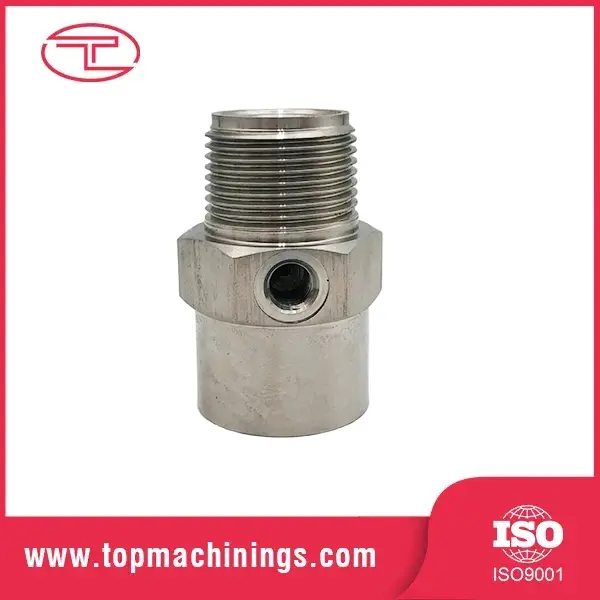

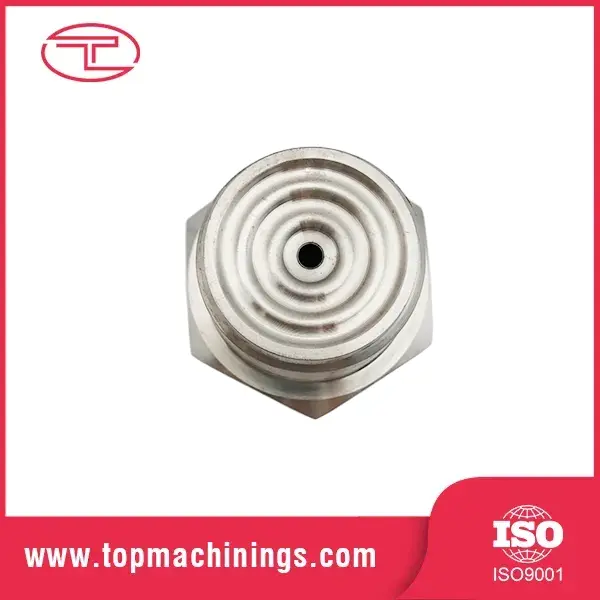

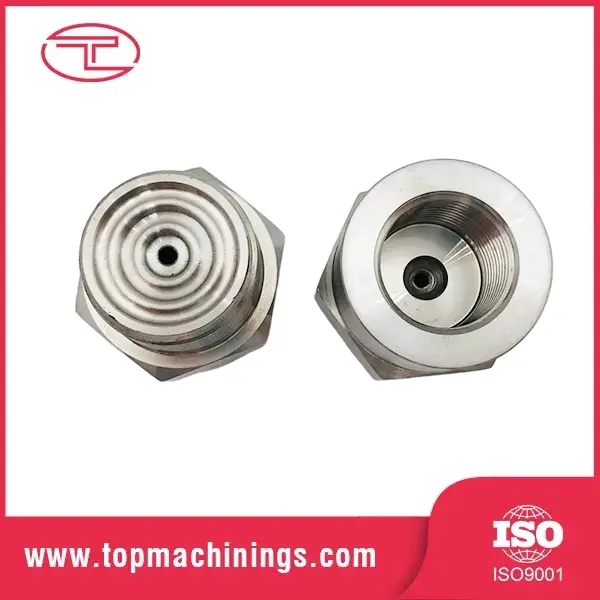

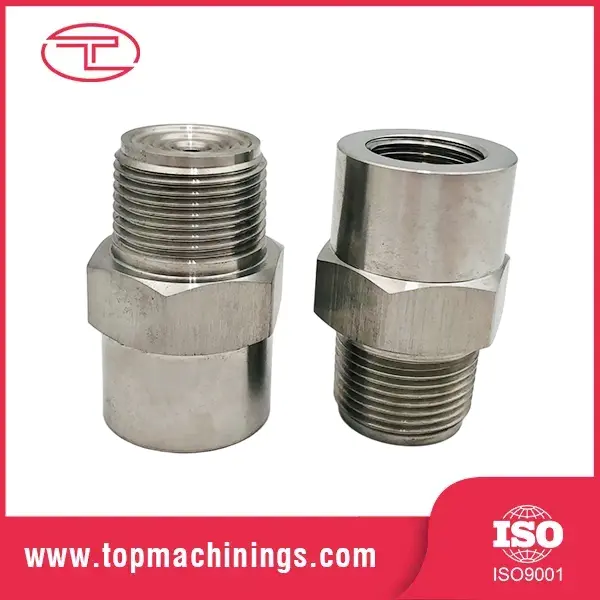

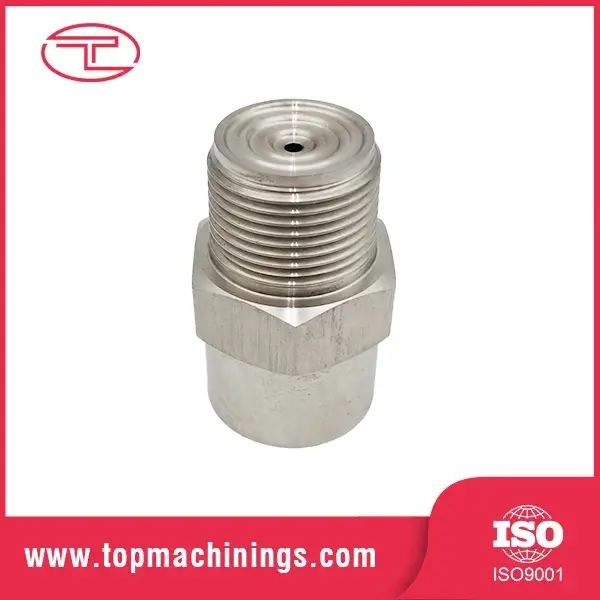

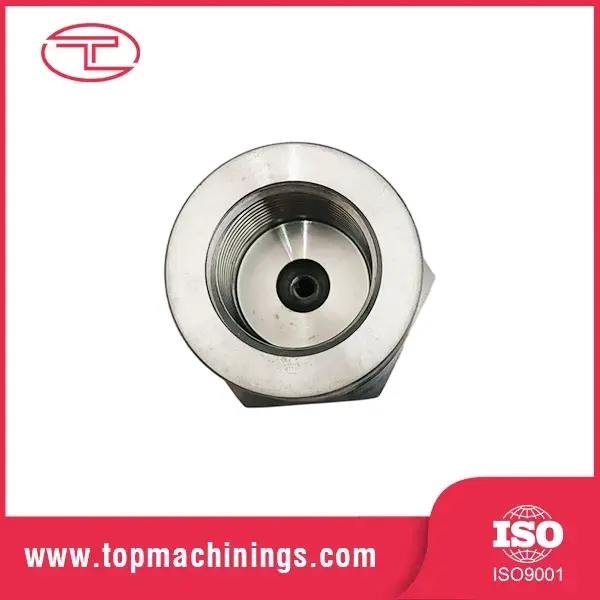

Bicos de pulverização de cone completo de aço inoxidável

Fabricados pela Tuoyuan, os bicos de pulverização cônicos completos de aço inoxidável personalizados formam um padrão de pulverização circular completo. A estrutura interna exclusiva das palhetas e as grandes passagens internas suaves garantem gotas de água médias a grandes distribuídas uniformemente sob diversas taxas de fluxo e pressões operacionais.

Enviar consulta

Descrição do produto

Os bicos de pulverização de cone completo de aço inoxidável Tuoyuan produzem sprays de cone sólido redondo completo com ângulos que variam de 45° a 108°, fornecendo gotas médias e grandes constantes em amplas faixas de fluxo e pressão, graças às palhetas internas otimizadas e caminhos de fluxo desobstruídos.

Bicos atomizadores de cone completo usinados em aço inoxidável padrão oferecem dimensões precisas para trabalho de cobertura de área total.

Ficha de dados

Tamanho da linha	Código de Fluxo	Orifício Dia. (mm)	Diâmetro máximo do orifício de passagem livre (mm)	0,5 barra	0,7bar	1,5 barra	2 barras	3 barras	4 barras	5 barras	6 barras	7 barras	10 barras	Ângulo de 1,5 bar (°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

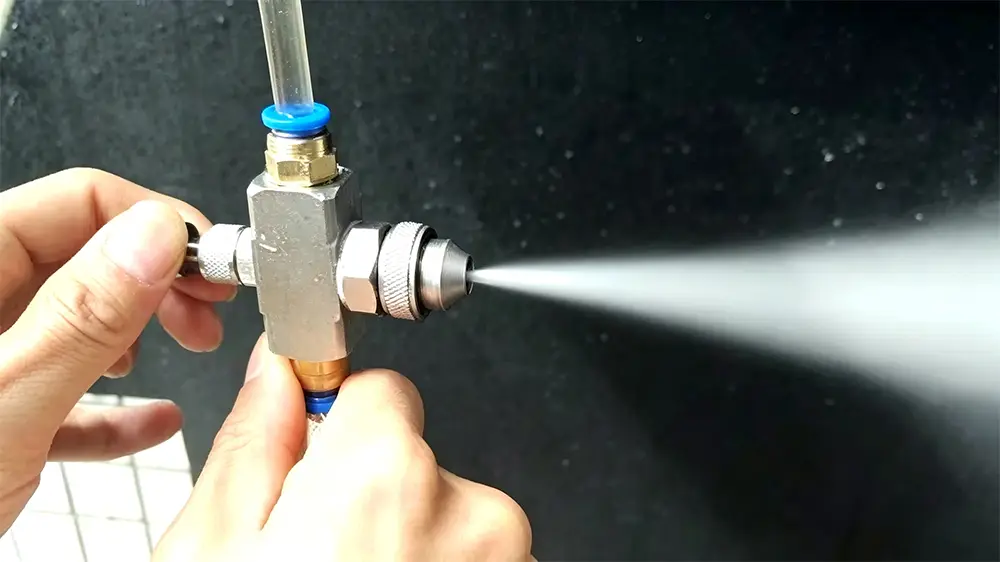

Princípio de funcionamento e estrutura

Os bicos de pulverização de cone completo em aço inoxidável fornecem um padrão de pulverização de círculo completo uniforme graças às suas palhetas internas ou câmara de turbulência projetadas exclusivamente.

Turbulência do líquido: Depois que o líquido flui para dentro do bocal, palhetas internas ou componentes de turbulência forçam o fluido a girar em alta velocidade.

Mistura e atomização: O líquido em turbilhão se mistura dentro da câmara do bico. À medida que sai do orifício, a força de cisalhamento acentuada e a queda repentina de pressão quebram o fluido em minúsculas gotículas instantaneamente.

Distribuição uniforme: Palhetas com formato preciso garantem uma cobertura de fluxo consistente em todo o cone de pulverização, desde a borda externa até o centro.

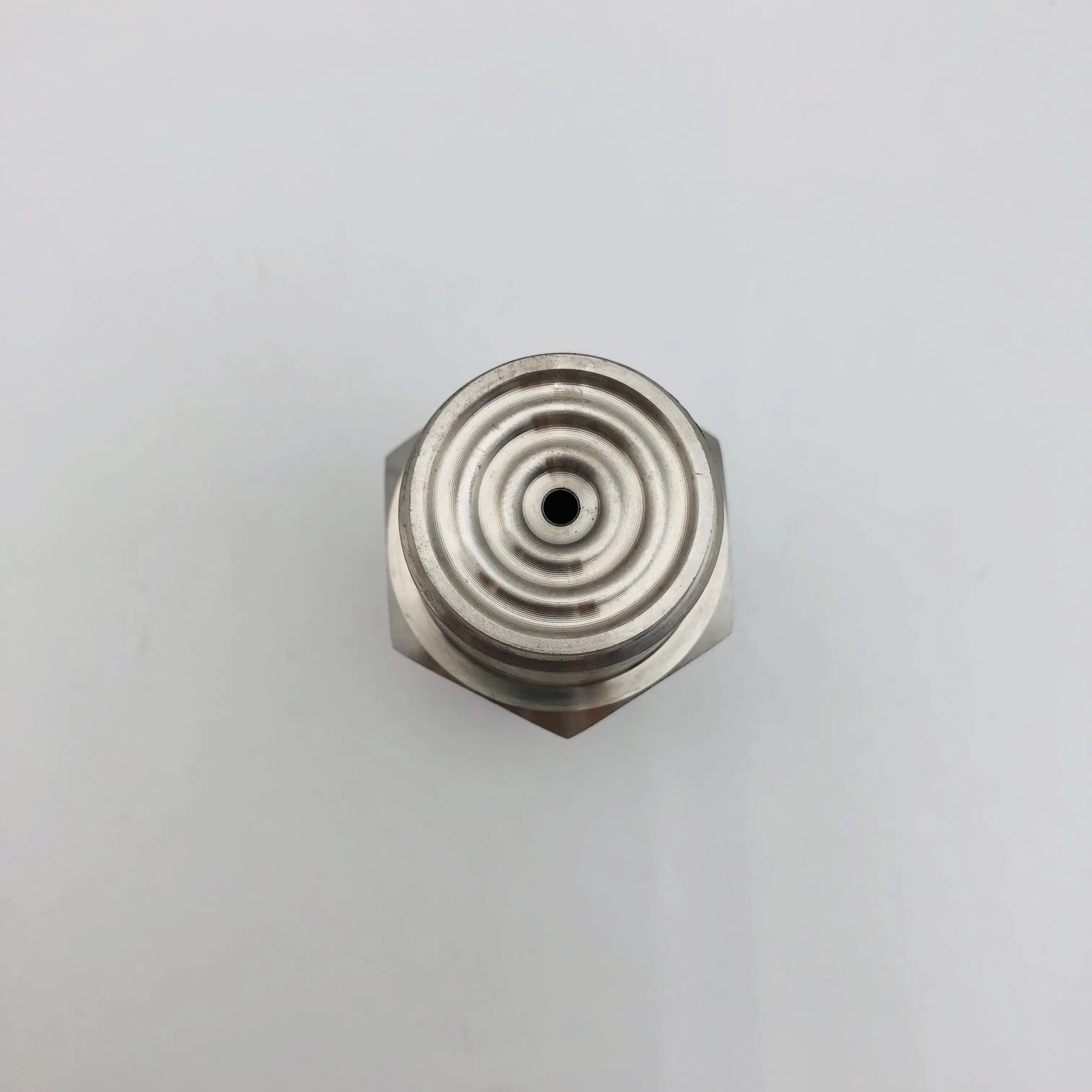

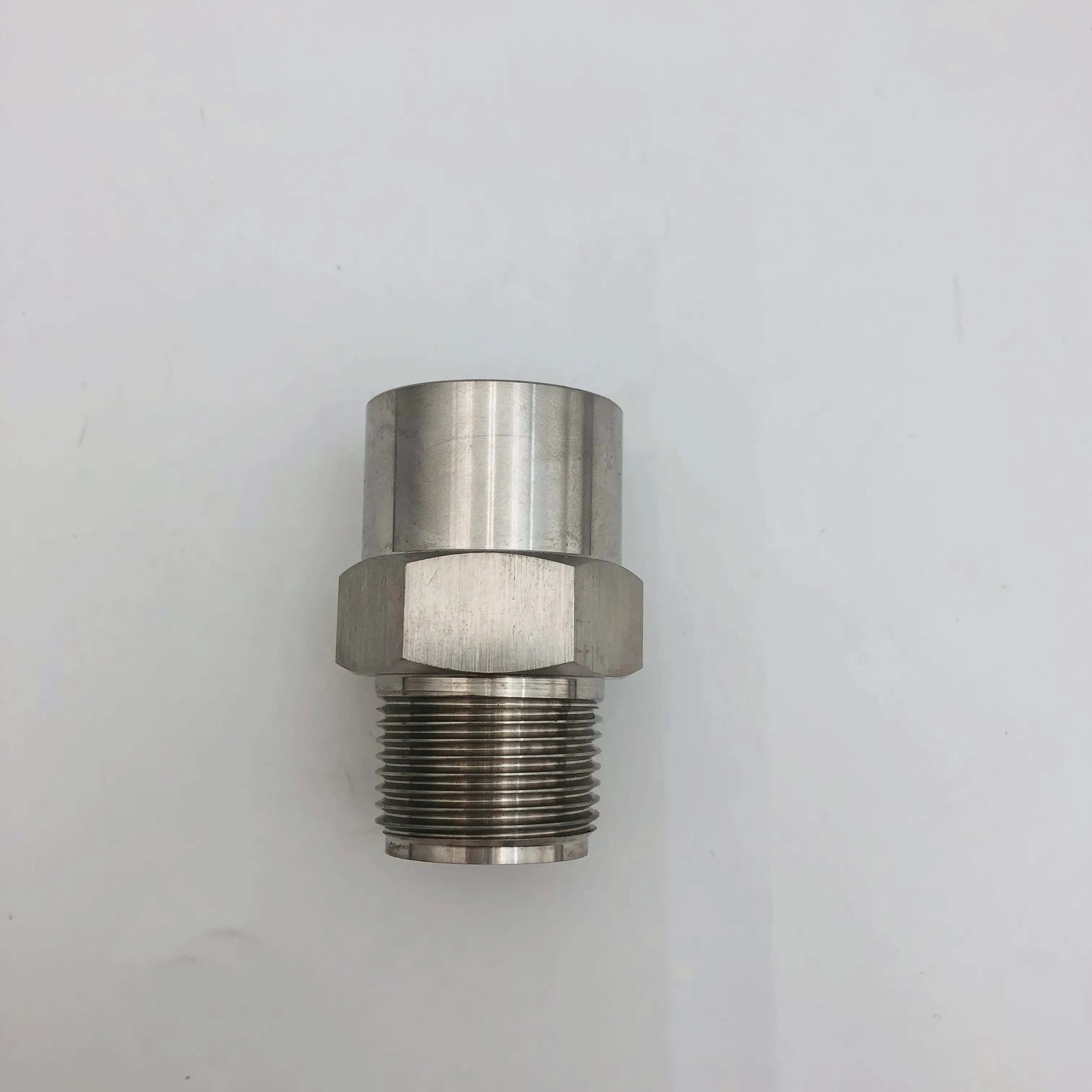

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

Estudos de caso de clientes e avaliações reais de compradores

Histórico do projeto

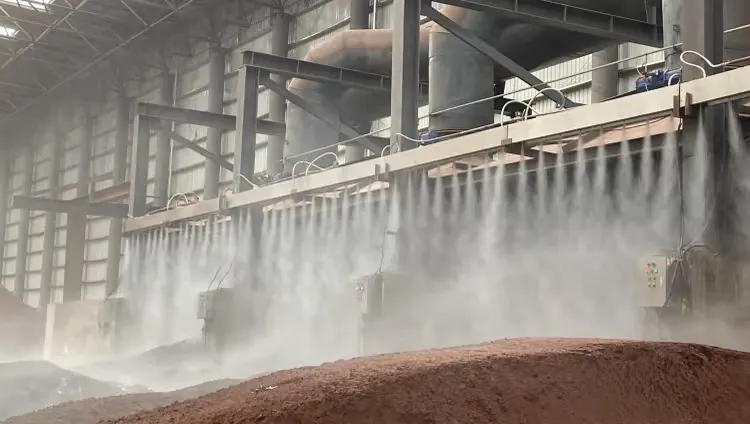

Uma grande pedreira local de agregados no Sudeste Asiático enfrentou grave poluição por poeira na área de britagem, pontos de transferência de transportadores, pátios de estoque e corredores de carregamento. A fábrica já usou bicos de pulverização comuns de ferro fundido e plástico para supressão de poeira de neblina. Esses bicos antigos tinham desvantagens óbvias: fácil abrasão por água com sedimentos mistos, entupimento interno frequente por pó de areia, pulverização irregular e dispersa, vida útil curta e paradas frequentes para substituição. Além disso, o excesso de poeira flutuante violou os padrões de inspeção ambiental local, trazendo restrições diárias à produção.

Solução personalizada que fornecemos

A fábrica adotou nossos bicos de pulverização cônicos completos de aço inoxidável SUS304 e SUS316 para reforma completa do local. Combinamos modelos de cone completo de média pressão e grande angular para postes de neblina fixos, pulverização superior de oficina e tubulações fechadas de supressão de poeira com correia transportadora.

Avaliação do cliente

"Nós testamos muitos bicos de pulverização baratos antes, a maioria fica bloqueada pela lama de areia dentro de uma semana. Este bico de cone completo em aço inoxidável funciona perfeitamente em nosso sistema de pulverização de saída do britador. A cobertura de pulverização do cone é completa, com neblina uniforme, dificilmente obstrui mesmo usando água circulante de fábrica. Menos trabalho de manutenção, funcionamento estável durante todo o dia. Compra a granel digna para supressão de poeira na pedreira."

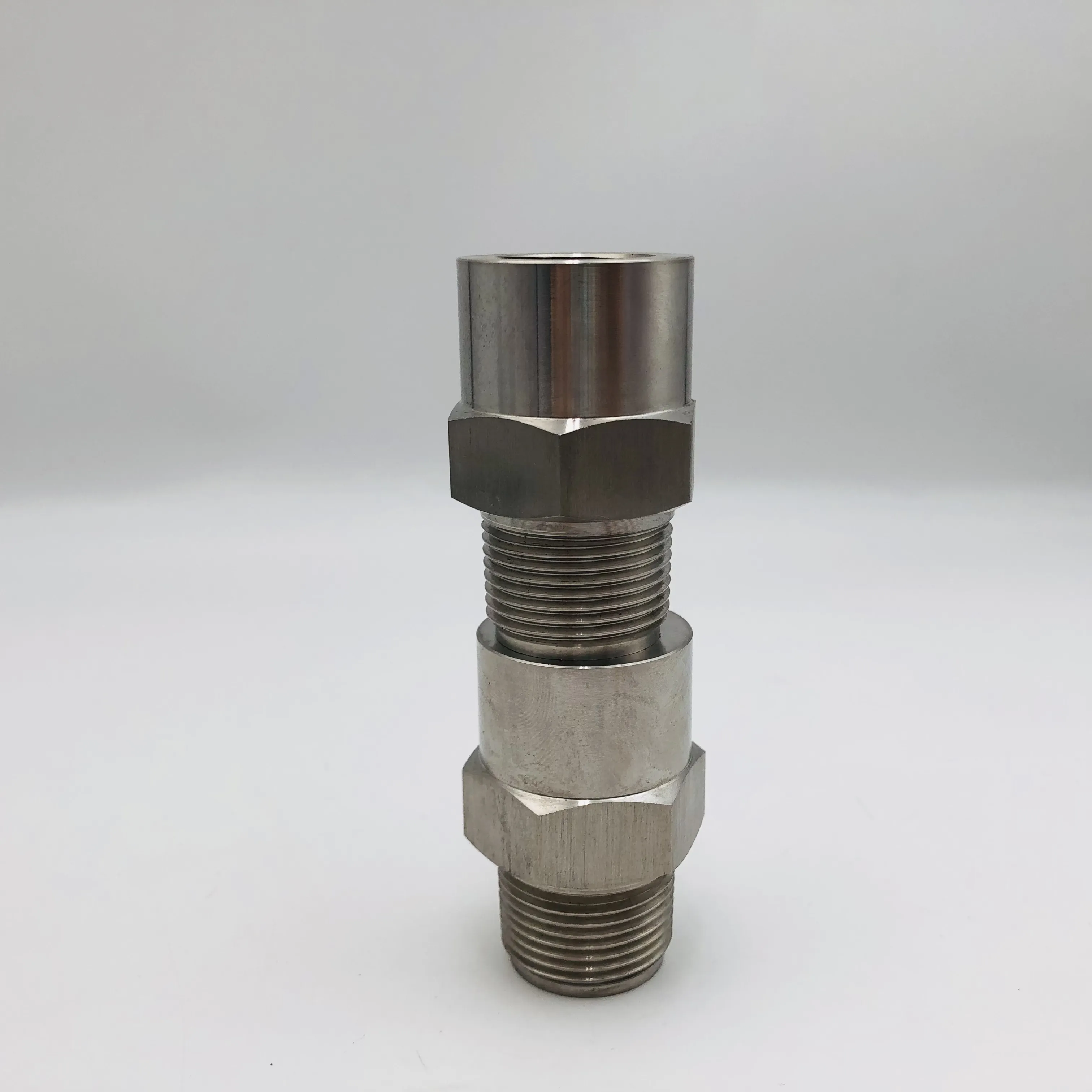

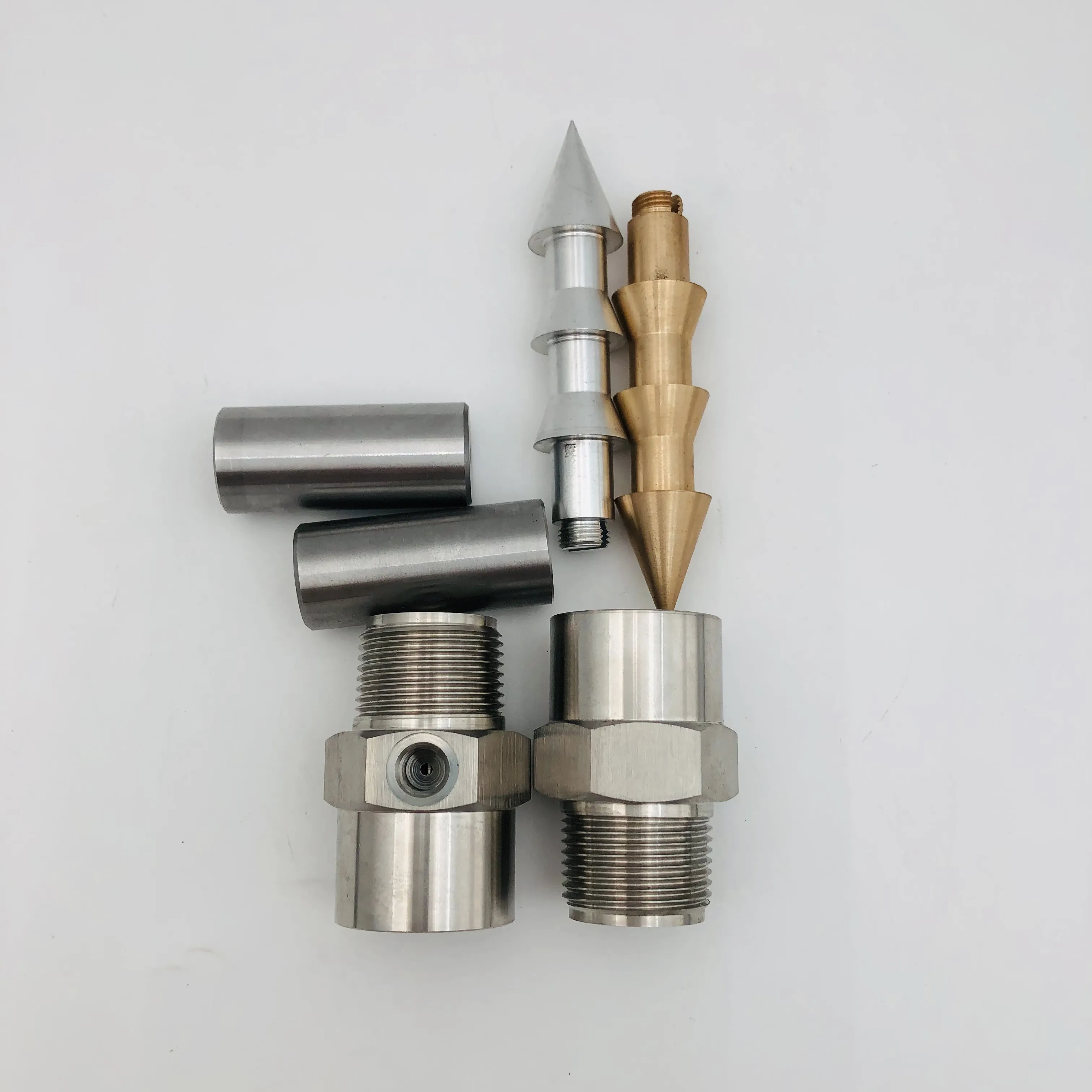

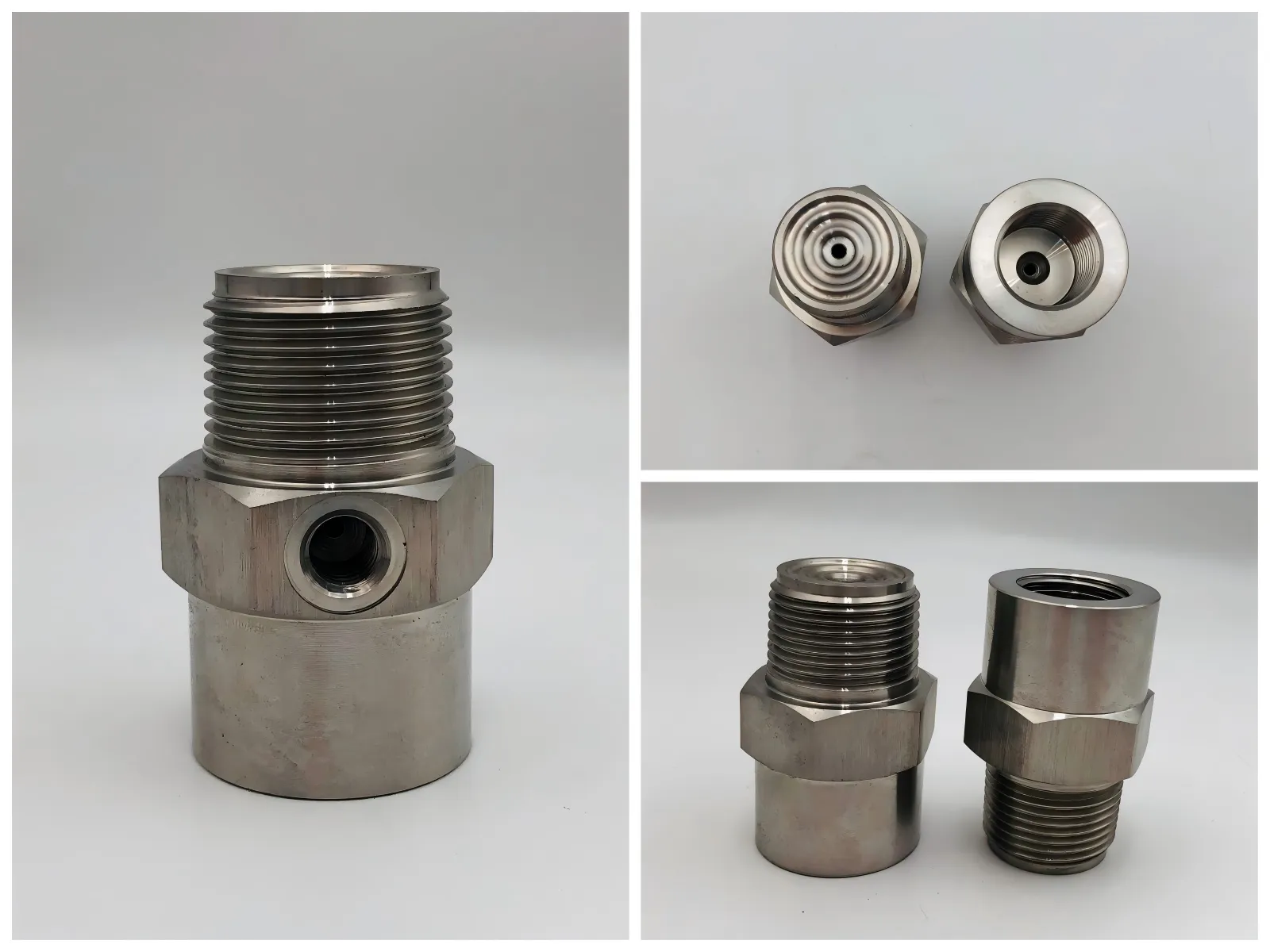

Exibição de amostra

Parâmetro do produto

Nome do produto	Bicos de pulverização de cone completo em aço inoxidável
Materiais	304, 316, 316L, latão
Taxa de fluxo	Personalizado
Ângulo de pulverização	Personalizado
Estilo	Tamanho da linha
Bicos de pulverização de cone completo BB	1/8”-2”
Bicos de pulverização de cone completo HH	1/8”-2”
Bicos de pulverização de cone completo GG	1/8”-3/4”
Bicos de pulverização de cone completo SJV-B	1/8”-3/4”

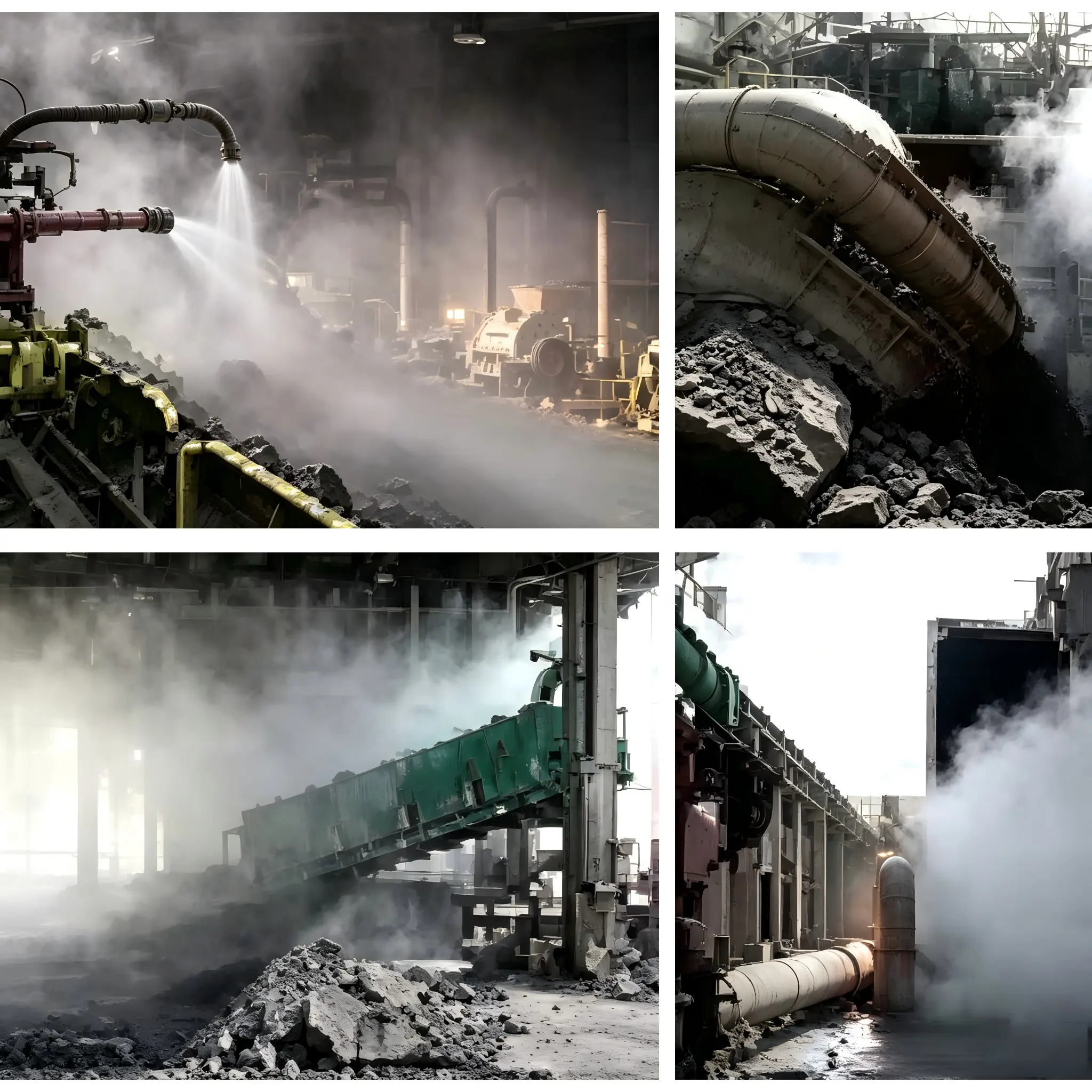

Aplicação de bicos de pulverização de cone completo de aço inoxidável

1. As usinas de areia e cascalho geram uma grande quantidade de poeira flutuante durante o processo de produção e britagem de areia mecânica. Os bicos de pulverização de cone completo de aço inoxidável suprimem as emissões pulverizando uma névoa de água densa e fina no ar. Consequentemente, estas partículas de poeira caem devido à gravidade, o que proporciona uma supressão de poeira altamente eficiente na fonte.

2. As fábricas de processamento de grãos e óleo acumulam facilmente poeira orgânica inflamável durante operações de descarga, transporte e limpeza de materiais. O sistema de atomização pulveriza com precisão névoa de microágua nos pontos de transferência de material. Esta operação reduz efetivamente o risco potencial de explosões de poeira na fábrica.

3. Os processos de fundição e sinterização em plantas metalúrgicas geram grandes quantidades de poeira tóxica e gases de combustão em alta temperatura. Bicos de pulverização de cone completo de aço inoxidável de alta pressão lavam com eficácia os equipamentos da oficina, resfriam fornos quentes e suprimem a poeira ambiental. As gotículas distribuídas uniformemente aumentam a área de contato gás-líquido, o que acelera significativamente a neutralização de gases nocivos.

4. As pedreiras enfrentam grave poluição por poeira durante operações de detonação a céu aberto, perfuração de rochas e triagem de agregados. os bicos de pulverização de cone completo em aço inoxidável suprimem a poeira generalizada, eliminam a espuma de águas residuais e resfriam rapidamente as matérias-primas quentes. Este versátil sistema de bocais também serve como uma ferramenta de supressão de incêndio altamente eficiente para extinguir incêndios repentinos.

Perguntas frequentes

Q1: O que define exatamente os bicos de pulverização de cone completo de aço inoxidável e como é o padrão de pulverização?

A1: Este bico de pulverização de cone sólido usa palhetas internas ou uma câmara de turbulência para transformar o líquido em uma névoa fina.

Q2: Quais são as principais variáveis que determinam o tamanho das gotas nesses bicos?

A2: A pressão operacional, o diâmetro do orifício e a viscosidade do líquido determinam o tamanho da gota. Pressões mais altas forçam o líquido através do orifício mais rapidamente, produzindo uma atomização mais fina.

Q3: Aço inoxidável e latão. como escolho o material certo?

A3: O aço inoxidável (304/316L) resiste a calor extremo, desgaste e alta pressão, tornando-o o padrão da indústria para plantas metalúrgicas.

O latão oferece usinagem suave e desempenho decente para configurações sensíveis ao custo e não corrosivas, como resfriamento geral ou proteção contra incêndio.
